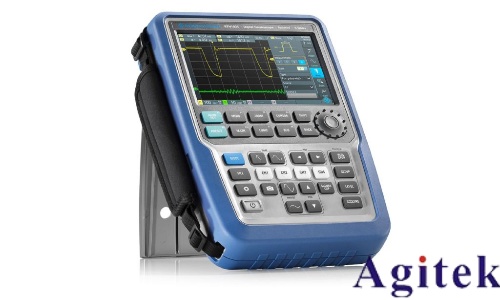

罗德与施瓦茨示波器RTH1002如何分段采集

R&S RTH1002 的分段采集功能，本质上是通过“历史与分段存储（History and Segmented Memory）”选件（R&S®RTH-K15）实现的。这项功能能将示波器的总存储深度划分为多个独立的段，从而在保持高采样率的同时，记录下多个离散的波形事件。

操作步骤

以下是启用和配置分段采集功能的一般步骤：

确认选件已激活：首先，请确保 R&S®RTH-K15 选件已在您的设备上激活。该选件在RTH1002的某些配置中已是标准配置，否则需要通过软件密钥码激活。

进入分段存储设置：在示波器的主菜单中，找到与“采集”（Acquisition）或“存储”（Memory）相关的设置选项。具体路径可能因固件版本而异，通常可以通过点击屏幕上的“Acquisition”或“Horiz/Acq”等按键进入设置菜单。

启用并配置分段模式：在菜单中，找到并开启“分段存储”（Segmented Memory）或“历史”（History）模式。

设置分段数量：这是最关键的一步。您需要根据预计要捕获的事件数量，设置存储器的分段数（Number of Segments）。RTH1002支持最多5000个分段。分段数越多，每个分段能记录的数据长度就越短。

设置触发条件：为分段采集配置一个合适的触发条件（Trigger）。每次触发事件发生时，示波器就会将当前的波形数据存入下一个分段中。

开始采集：设置完成后，按下 “RUN” 或 “SINGLE” （单次）键，示波器即开始按照设定的触发条件进行分段采集，直至所有分段被填满或您手动停止。

历史记录模式 (History Mode)

在完成分段采集后，RTH1002会自动进入“历史记录模式”。您可以像播放视频一样，回放（Replay）所有已捕获的波形分段，这对分析偶发或间歇性故障非常有帮助。

注意事项

功能限制：分段采集功能可与缩放（Zoom） 和数学运算（Math） 功能结合使用，但这会减少实际可用的有效分段数量。

存储深度影响：分段数量与每段的记录长度成反比，需要权衡设置。例如，在采样模式下，单通道激活时总内存为50Mpts，若分为5000段，则每段长度约为10kpts。

固件版本：具体操作界面可能因设备固件版本不同而略有差异，建议参考您设备对应的用户手册。

R&S RTH1002的分段采集功能，通过将大容量存储器智能分段，使您能够高效地捕获和分析多个稀发或间隔较长的信号事件。其核心在于设置合适的分段数量和精确的触发条件，并利用历史记录模式进行便捷的回放分析。
