罗德与施瓦茨示波器R&S®RTH1002示波器选件功能详解

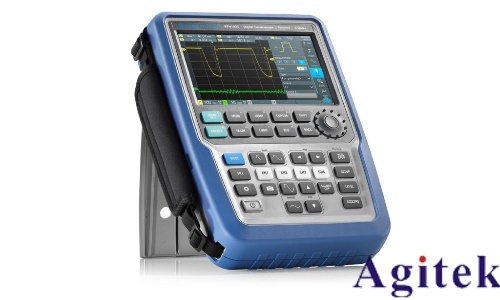

R&S®RTH1002是罗德与施瓦茨Scope Rider系列手持式示波器的双通道型号，标配60MHz带宽、5GSa/s采样率、500kpts存储深度及10位ADC分辨率。该仪器本身集成了高性能示波器、数字万用表、协议分析仪、数据记录仪等多种功能，而丰富的选件体系则进一步扩展了其应用边界，使其能够灵活适应从实验室调试到外场维护的各类场景。

一、带宽升级选件（RTH-B22x系列）

RTH1002最核心的硬件升级选件是带宽扩展。用户可根据实际测试需求，将60MHz标配带宽逐级提升：

RTH-B221：升级至100MHz

RTH-B222：升级至200MHz

RTH-B223：升级至350MHz

RTH-B224：升级至500MHz

所有带宽升级均保持5GSa/s采样率与500kpts存储深度不变，使RTH1002能够覆盖从低频控制信号到高速数字电路的广泛频域需求。

二、混合信号分析选件（RTH-B1）

RTH-B1是为RTH1002增加8路数字通道的MSO（混合信号示波器）选件，配备专用逻辑探头RT-ZL04。该选件使RTH1002从双通道示波器升级为“2模拟通道+8数字通道”的混合信号分析平台，数字通道采样率为1.25GSa/s，特别适用于嵌入式系统中同时观测模拟波形与数字总线信号的场景。

三、串行协议触发与解码选件（RTH-K系列）

RTH1002支持多种串行总线协议的触发和解码功能，采用全数字实现的触发与解码信号处理模块，解码采样率高达1.25GSa/s且独立于模拟通道采样率。主要协议选件包括：

RTH-K9：CAN-FD串行触发与解码

其他RTH-K系列选件支持I²C、SPI、UART/RS-232、LIN等主流串行协议

这些选件配备专用的解码内存，不会占用模拟或数字通道的采集内存，并支持协议表格视图与历史模式联动分析。

四、分段存储选件

RTH1002标配500kpts存储深度，而分段存储选件可将有效存储深度扩展至50Mpts。该功能通过将采集内存划分为多个独立段，仅记录关注的事件波形，大幅延长可捕获的总时间窗口，对于分析间歇性故障、突发串行通信等场景尤为实用。

五、高级触发选件（RTH-K19）

标配14种触发类型的基础上，RTH-K19高级触发选件提供了更丰富的触发条件组合，帮助用户在复杂信号中精准定位异常事件。

六、其他附件与软件选件

RTH1002还支持WLAN和以太网远程控制，可通过移动设备对示波器进行显示和操作；标配电池供电时长超过4小时；配备2支500MHz无源探头（RT-ZI10）；支持MicroSD卡和USB设备的数据存储与归档。

综上所述，R&S®RTH1002通过带宽升级、MSO扩展、协议解码、分段存储等选件体系，实现了从基础示波器到多功能测试平台的灵活升级。用户可根据实际应用场景按需选配，在控制成本的同时获得最大化的测试能力扩展。
