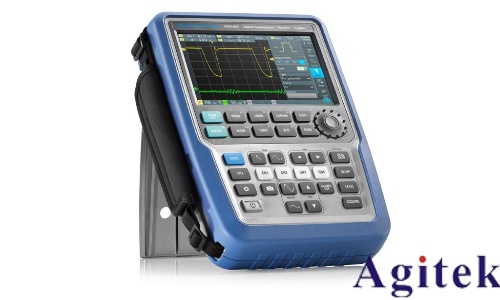

罗德与施瓦茨示波器RTH1002如何设置Ip地址

为罗德与施瓦茨RTH1002手持示波器设置IP地址，是启用其远程控制、数据传输等网络功能的关键一步。该设备支持通过以太网(LAN)或无线局域网(WLAN)进行连接，具体设置步骤如下。

设置IP地址步骤

1. 前期准备与硬件连接

开机与检查：确保示波器已正确连接电源并正常启动。

物理连接：如果使用有线网络，请将网线的一端插入示波器侧面的LAN接口，另一端连接到局域网的路由器或交换机上。如果使用无线网络，则需确保设备支持并在后续菜单中选择WLAN连接。

2. 进入网络设置菜单

在示波器的主界面，通过触摸屏或操作面板，进入 系统设置 (System Setup) 或 网络配置 (Network Configuration) 菜单。

在菜单中找到并进入 网络设置 (Network Settings) 或 LAN 设置选项。

3. 选择IP地址获取方式

动态IP (DHCP)：如果网络中有DHCP服务器，可以选择此模式。示波器将自动获取IP地址、子网掩码和网关等信息，这是最便捷的方式。

静态IP (Static IP)：如果需要固定的IP地址，请选择此模式进行手动配置。

4. 手动配置静态IP参数（如选择静态IP）

IP地址 (IP Address)：输入一个与您的局域网在同一网段且未被其他设备使用的IP地址，例如 192.168.1.100。

子网掩码 (Subnet Mask)：根据您的局域网设置输入，通常为 255.255.255.0。

默认网关 (Gateway)：输入您网络路由器的IP地址，例如 192.168.1.1。

DNS服务器 (DNS Server)：如果需要，可以在此输入DNS服务器地址。

5. 保存配置并验证连接

完成所有设置后，选择 保存 (Save) 或 应用 (Apply)。部分情况下，系统可能会提示重启示波器以使设置生效。

验证：设置完成后，建议使用同一局域网内的电脑，通过 ping <您设置的IP地址> 命令来测试网络连通性。如果收到回复，则表明连接成功。

此外，您还可以在电脑的浏览器中输入示波器的IP地址，尝试通过Web界面进行远程访问。

注意事项

避免IP冲突：在设置静态IP前，建议先检查该IP地址是否已被网络中的其他设备占用。

检查防火墙：确保您的计算机或路由器防火墙没有阻止与示波器通信所需的网络端口。

默认密码：初次通过Web界面访问时，可能需要输入默认用户名和密码（如 admin/admin），建议首次登录后进行修改。

成功配置IP地址后，您就可以使用R&S Visualize等软件，通过SCPI命令等方式对RTH1002进行远程控制和数据交互了。
