罗德与施瓦茨 MXO58 示波器 IP 地址设置通用步骤

罗德与施瓦茨 MXO58 属于 MXO5 系列 8 通道示波器，接入局域网后即可实现远程控制、屏幕共享与波形数据回传。正确配置 IP 地址是这些功能可用的前提，下文按准备、获取、配置、验证、排查的顺序介绍一套通用方法。

一、配置前的准备

用标准网线将示波器后面板的 LAN 口连到交换机、路由器，也可与控制电脑直连，注意网线卡扣到位。开机后查看状态栏的网络图标：绿色表示链路已连通，灰色或红色表示未接通。接入既有网络前，建议先向网络管理员申请可用地址，避免与网内设备冲突。

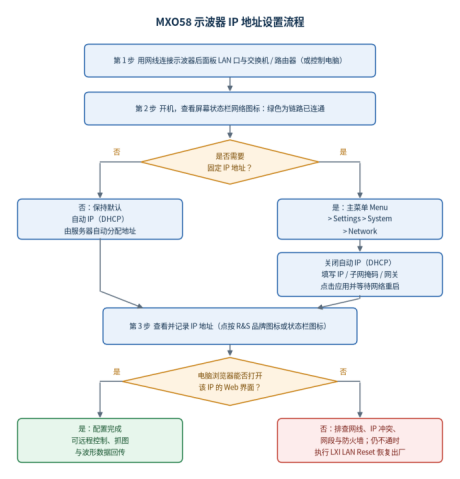

图 1  MXO58 示波器 IP 地址设置流程

二、默认方式：DHCP 自动获取

MXO58 出厂默认启用自动 IP（DHCP）。网络中有 DHCP 服务时，开机后仪器会自动获取 IP 地址、子网掩码、网关与 DNS，无需手工设置。点按屏幕上的 R&S 品牌图标或状态栏网络图标，即可在网络信息面板读取当前 IP、主机名（默认格式为型号加序列号，如 MXO58-123456）等参数。

三、手动方式：设置静态 IP

需要固定地址以便远程管理时，按以下步骤操作：

点按屏幕上的主菜单，依次进入 Settings（设置）→ System（系统）→ Network（网络）；

关闭“自动 IP (DHCP)”开关，IP 地址等栏位随即变为可编辑状态；

填入管理员分配的 IP 地址、子网掩码、默认网关与 DNS，地址须与局域网同网段且未被占用；

点击应用（部分版本为 Apply IPv4 changes），网络服务重启后状态栏图标转绿即生效。

四、配置验证

在同一网段的电脑上 ping 该 IP，有回复即链路正常；也可在浏览器输入该 IP，打开内置 Web 界面与虚拟前面板，或经 WebDAV 访问仪器内的截图与数据文件，能正常打开即表示配置成功。

五、常见问题排查

若始终连接不上，可按顺序逐项检查：

物理连接：检查网线是否插紧、指示灯是否点亮，必要时更换网线或端口；

地址冲突：确认 IP 未被其他设备占用，可换用同网段的空闲地址；

网段匹配：IP、子网掩码与网关需与所在网段一致，与电脑直连时两端地址要同网段；

访问限制：检查电脑防火墙、路由器隔离策略是否拦截访问；

配置回退：参数填错导致无法访问时，执行 LXI LAN Reset 恢复出厂 DHCP 模式后重新配置。

以上步骤在 MXO5 系列（含 MXO58）各型号上通用，不同固件版本的菜单文字可能略有差异。如需多台仪器组网或自动化测试系统集成，欢迎联系西安安泰测试设备获取选型建议与技术支持。
