安捷伦示波器阻抗设置

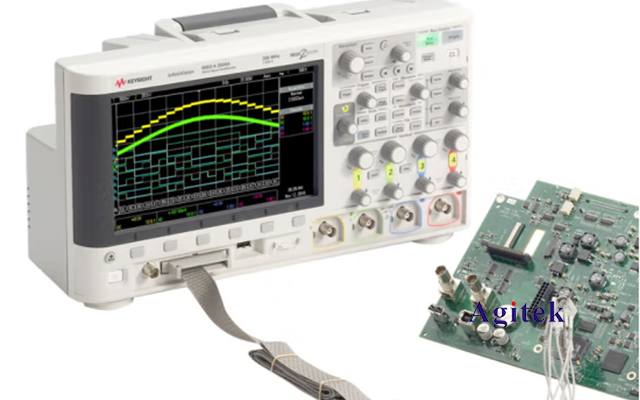

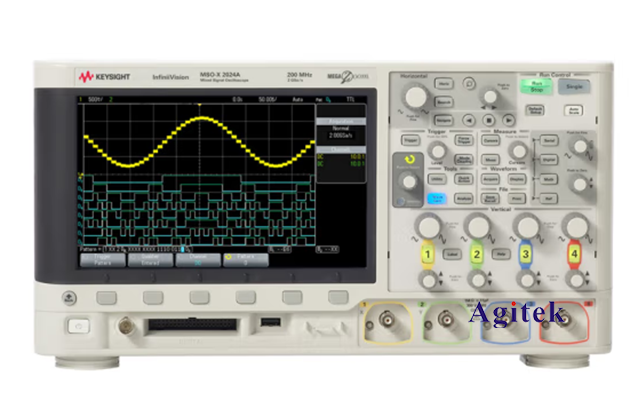

　　安捷伦示波器是一种广泛应用于电子工程领域的测试设备，它具有测量电压和电流波形的功能。示波器的正确阻抗设置对于获取准确的测量结果至关重要。本文将详细介绍安捷伦示波器阻抗设置的相关知识。

　　首先，我们需要了解示波器的输入阻抗。示波器的输入电路具有一定的阻抗，它可以理解为示波器对电路的负载。在测量电压波形时，示波器的输入阻抗会影响电路的电压分压比，进而影响到测量结果的准确性。

　　安捷伦示波器通常提供了不同的输入阻抗选项，最常见的有50欧姆和1兆欧姆。其中50欧姆是标准的输入阻抗设置，适用于大多数情况。而1兆欧姆的高阻抗设置则适用于对被测电路的干扰要求较高的情况。

　　在具体的实际应用中，我们需要根据被测电路的特性和测量要求来选择适当的输入阻抗设置。

　　当我们选择50欧姆的低阻抗设置时，示波器的输入电路相对较低阻抗，可以有效地减少电路的共模噪声干扰。这种设置适用于较高频率的信号测量，可以提供更好的波形分辨率和信噪比。但需要注意的是，选用低阻抗设置时，电路需要能够承受示波器输出的较大电流，否则可能会对被测电路产生一定的负载效应。

　　当我们选择1兆欧姆的高阻抗设置时，示波器的输入电路相对较高阻抗，可以尽量减少对被测电路的负载影响。这种设置适用于对被测电路的干扰要求较高的情况，尤其是在测量高阻抗电路或信号源时。需要注意的是，高阻抗设置会引入较大的电压分压效应，可能会导致测量结果的失真，因此在具体应用中需要仔细权衡。

　　除了选择合适的输入阻抗设置外，还需要注意以下几点来确保示波器的测量准确性：

　　1.避免长时间连接示波器输入端。因为示波器的输入电路可能会对电路产生负载效应，长时间连接可能会导致测量结果的失真。

　　2.使用合适的测试线缆和探头。测试线缆和探头的质量和匹配程度对测量结果有很大影响，需要选择合适的测试配件以保证准确性。

　　3.注意示波器的带宽限制。示波器的带宽决定了能够测量的最高频率，如果被测信号超过示波器的带宽限制，波形将受到衰减和失真。

　　4.善用示波器的触发功能。触发功能可以帮助我们捕捉和分析特定的波形，提高测量的可靠性和重复性。

　　总之，安捷伦示波器阻抗设置是影响测量准确性的重要因素之一。在选择输入阻抗设置时，需要根据具体的电路特性和测量要求进行权衡。选择低阻抗设置可以提供更好的波形分辨率和信噪比，适用于高频率信号的测量。而选择高阻抗设置可以减少对被测电路的负载影响，适用于对干扰要求较高的情况，如果您有更多疑问或需求可以关注西安安泰测试**哦！非常荣幸为您排忧解难。
