安捷伦示波器量测触发电压

　　在电子测试和调试过程中，示波器的触发功能是用来捕捉并显示稳定波形的关键工具。触发电压是触发设置的核心，它决定了示波器何时开始采集和显示信号。如果触发电压设置不当，波形可能会漂移或显示不稳定。本文将详细介绍如何使用安捷伦（Agilent）示波器准确量测触发电压，帮助你更好地掌握这一重要操作。

　　1.触发电压与触发原理简介

　　触发电压是指示波器在何时捕捉信号的电压阈值。简单来说，触发功能通过监测输入信号电压，当信号跨越设定的触发电平（即触发电压）时，示波器开始捕捉数据。这可以确保波形在屏幕上稳定显示，便于分析和观察。触发设置包括边沿触发、脉冲触发、视频触发等模式，其中最常用的是边沿触发，它基于信号电压的上升或下降沿。

　　2.准备工作

　　在开始测量触发电压之前，需要确保准备好所需的设备：

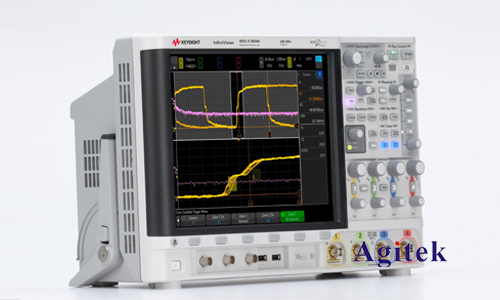

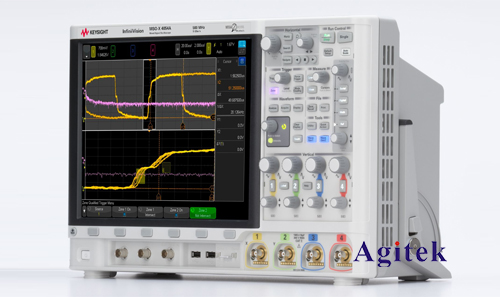

　　-安捷伦示波器：任何一款安捷伦示波器都可以进行触发电压测量，比如常见的DSO5000系列或InfiniiVision系列示波器。

　　-探头选择：通常使用标准电压探头，比如安捷伦的10073D高阻抗电压探头。确保探头衰减比（如1X或10X）与示波器通道设置匹配。

　　-信号源：用于提供被测信号的设备，比如信号发生器、放大电路或电源等。

　　3.连接示波器和探头

　　a.连接探头

　　首先，将探头的一端连接到安捷伦示波器的输入通道（如CH1）。接下来，将探头的另一端（探头钩）连接到被测信号的输出端，确保探头的接地线正确连接到电路的地。

　　b.校准探头

　　探头校准是确保测量准确性的一个必要步骤。在安捷伦示波器的设置中，可以找到探头校准选项。按照屏幕提示操作，完成校准后，确保探头和示波器的设置一致，例如1X或10X衰减比。

　　4.设置安捷伦示波器

　　为了确保能够准确测量触发电压，需要进行一些基本的示波器设置。

　　a.选择正确的通道

　　在示波器的主界面上，选择与探头相连的通道（如CH1）。确认该通道已经开启，确保能够显示出信号波形。

　　b.设置时间基准和电压范围

　　接下来，调整时间基准和垂直电压刻度。时间基准决定了波形的水平显示速度，适合的设置应根据被测信号的频率来调整。例如，如果测量的信号是1kHz，可以将时间基准设定为500μs或1ms。电压范围的设置应使波形在屏幕上完整显示，通常可以设置为与信号最大电压接近的值。

　　c.设置触发模式

　　触发模式的选择至关重要。通常，安捷伦示波器的默认触发模式是边沿触发。边沿触发是基于信号的上升沿或下降沿进行触发的，适用于大多数波形的测量。进入触发菜单，选择“Edge Trigger（边沿触发）”，并根据需要选择上升沿或下降沿。

　　5.调整触发电平（触发电压）

　　触发电平，即触发电压，是你需要设置的关键参数。它决定了示波器在捕捉信号时，信号电压需要跨越的阈值。通常，触发电平应设置为信号的中间值，以便稳定捕捉波形。

　　a.调整触发电平旋钮

　　在安捷伦示波器的前面板上，找到标有“Trigger Level（触发电平）”的旋钮。通过旋转这个旋钮，可以手动调整触发电压的设定值。通常，触发电平设置在信号的平均电压或中心电压附近，可以确保波形显示稳定。

　　b.使用屏幕触发菜单

　　如果希望更加精确地设定触发电压，还可以通过示波器的菜单来进行设置。在“触发菜单”中，选择“Trigger Level”，然后手动输入一个具体的电压值。例如，如果信号是0V到5V的方波，触发电压可以设为2.5V。

　　6.触发电压测量和验证

　　设置好触发电压后，示波器应该会稳定显示出波形。如果波形显示不稳定或频繁跳动，可以调整触发电平，直到波形稳定为止。

　　a.使用“Measure”功能验证触发电压

　　安捷伦示波器通常配备自动测量功能，可以帮助用户验证当前触发电压是否正确。在“Measure（测量）”菜单中，选择“Voltage（电压）”并选择“Trigger Level”选项。示波器会自动显示当前的触发电压，确保它在正确的范围内。

　　b.调整触发电压的精度

　　在某些情况下，信号可能会受到噪声或抖动的影响。如果触发电平不够精确，波形可能会产生抖动。通过细微调整触发电压，可以更好地稳定信号，消除噪声干扰。

　　7.保存和导出测量结果

　　在完成触发电压测量后，您可以将测量结果和波形保存下来。安捷伦示波器支持将波形以图片或CSV数据的形式导出。只需插入U盘，使用菜单中的“Save”功能保存结果，以便后续分析或生成报告。

　　8.注意事项

　　在测量触发电压时，以下几点需要特别注意：

　　-探头衰减比设置：确保探头和示波器的衰减比一致，否则测量结果会不准确。

　　-避免噪声干扰：如果信号中包含较多噪声，可以尝试使用带宽限制功能，减少高频噪声对测量的影响。

　　-定期校准设备：为确保示波器测量的准确性，建议定期对示波器和探头进行校准。

　　通过本文的介绍，您已经了解了如何使用安捷伦示波器测量触发电压的具体步骤。从设备连接、示波器设置、到触发电平调整，每个环节都详细讲解。正确设置触发电压，能够确保波形稳定显示，并准确捕捉关键的信号信息，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
