泰克信号发生器测量带通滤波器的频响

　　在现代电子设备设计中，滤波器扮演着至关重要的角色。为了准确评估滤波器的性能，对其频响进行测量必不可少。本文将深入探讨泰克信号发生器在带通滤波器频响测量中的应用，并结合实际应用场景进行扩展讲解。

　　一、应用概述

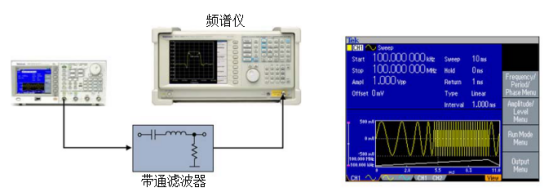

　　使用泰克信号发生器测量带通滤波器频响，其核心方法是利用扫频正弦波信号对滤波器进行激励，并通过频谱仪分析输出信号，最终得到滤波器的频率响应曲线。这种方法简单易行，适用于各种场景，例如：

　　滤波器厂商:帮助工程师快速评估滤波器的性能参数，如截止频率、通带宽度、阻带衰减等，从而进行设计优化和性能验证。

　　无线通信设备厂商:在无线通信系统设计中，滤波器用于滤除干扰信号，保证信号质量。使用泰克信号发生器可以精确测量滤波器的频率响应，确保其满足系统需求。

　　教学实验室和高等院校:为教授和实验室管理人员提供便捷的实验平台，帮助学生理解滤波器工作原理，掌握频响测量技术。

　　二、泰克信号发生器优势

　　与传统的信号发生器相比，泰克信号发生器具有以下优势：

　　简便易用:操作界面直观友好，用户无需专业知识即可轻松设置扫频参数，进行信号输出。

　　大屏幕显示:清晰直观地显示所有相关波形和扫描参数，用户可以一目了然地了解设置是否正确，方便调试和分析。

　　体积小巧:节省空间，为工作台上的其他设备和电缆留出更多空间，方便操作。

　　三、使用技巧与提示

　　在实际测量过程中，一些技巧和提示可以帮助用户更有效地进行测试：

　　无频谱仪时的替代方案:当没有频谱仪时，可以通过发生器的触发输出触发示波器的扫描，并将示波器的时间标度设置成与发生器的扫描时间相匹配，从而将示波器的水平轴解释为频率值，间接得到频响曲线。

　　扫频范围:扫频范围应覆盖滤波器的通带以及部分阻带，以全面评估其性能。

　　信号幅度:信号幅度应适当，避免滤波器过载或输出信号过小难以测量。

　　信号频率分辨率:频率分辨率应足够高，以准确刻画滤波器的频率响应曲线。

　　四、推荐型号及拓展

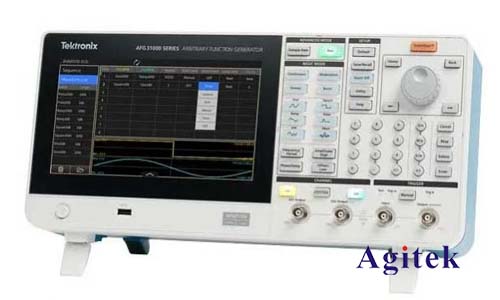

　　泰克AFG3000系列信号发生器是进行频响测量的理想选择，其功能强大、操作便捷，能够满足各种需求。

　　泰克信号发生器在带通滤波器频响测量中具有显著优势，其简便易用、功能强大，能够帮助工程师和研究人员快速准确地评估滤波器性能。通过进一步拓展应用，泰克信号发生器可以为滤波器性能分析提供更深入的洞察，为电子设备设计和研发提供强有力的技术支持。
