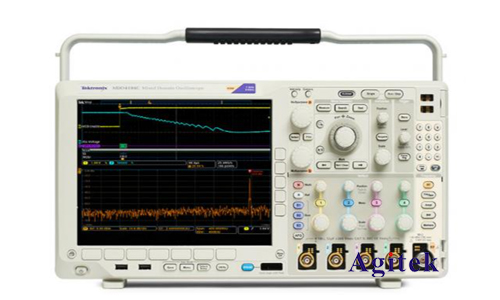

泰克示波器脉冲宽度测量方法

　　在电子电路设计、调试和测试过程中，经常需要测量脉冲信号的宽度。泰克示波器作为电子测量仪器中的主力军，其强大的功能和便捷的操作方式，使其成为测量脉冲宽度的首选工具。本文将详细讲解使用泰克示波器测量脉冲宽度的方法，并针对不同类型的脉冲信号提供相应的测量技巧和注意事项。

　　一、理解脉冲宽度

　　脉冲宽度是指脉冲信号从上升沿到下降沿的时间间隔，通常用符号“t”表示，单位为秒（s）或毫秒（ms）等。脉冲宽度是衡量脉冲信号持续时间的重要指标，在数字电路、信号处理、通信等领域有着广泛的应用。

　　二、泰克示波器测量脉冲宽度的方法

　　泰克示波器提供了多种测量脉冲宽度的方法，常用的方法包括：

　　1.手动测量

　　手动测量是最基本的方法，通过直接读取示波器屏幕上的时间刻度来确定脉冲宽度。具体步骤如下：

　　将待测脉冲信号接入示波器的通道，并调整示波器的垂直和水平灵敏度，使脉冲信号在屏幕上清晰显示。

　　找到脉冲信号的上升沿和下降沿，并分别对应到时间刻度上。

　　读取上升沿和下降沿所对应的时间刻度值，两者之差即为脉冲宽度。

　　2.使用测量工具

　　泰克示波器提供了丰富的测量工具，可以方便快捷地测量脉冲宽度。常见的测量工具包括：

　　光标测量：使用示波器自带的光标，将光标分别放置在脉冲信号的上升沿和下降沿，示波器会自动显示两光标之间的时间间隔，即脉冲宽度。

　　测量函数：选择示波器提供的“脉冲宽度”测量函数，示波器会自动识别脉冲信号并显示其宽度。

　　自动测量：使用示波器的自动测量功能，可以一次性测量多个参数，包括脉冲宽度、上升时间、下降时间等。

　　3.使用软件工具

　　泰克示波器通常提供配套的软件工具，例如Tektronix ScopeView软件，可以对示波器采集的波形进行更详细的分析和测量。在软件中，用户可以使用各种工具和功能来测量脉冲宽度，例如：

　　标记点：在波形上标记脉冲信号的上升沿和下降沿，软件会自动计算两点之间的时间间隔。

　　测量工具：软件提供了丰富的测量工具，可以方便地测量脉冲宽度、上升时间、下降时间等参数。

　　统计分析：可以对多个脉冲信号进行统计分析，得到平均脉冲宽度、最小脉冲宽度、最大脉冲宽度等信息。

　　三、不同类型脉冲信号的测量技巧

　　针对不同类型的脉冲信号，需要选择合适的测量方法和技巧，才能获得准确的测量结果。

　　1.矩形脉冲信号

　　矩形脉冲信号的上升沿和下降沿比较陡峭，可以使用手动测量或光标测量方法。需要注意的是，示波器的带宽和采样率要足够高，才能准确地捕捉到脉冲信号的上升沿和下降沿。

　　2.非对称脉冲信号

　　非对称脉冲信号的上升沿和下降沿的时间间隔不同，可以使用测量函数或自动测量功能，可以准确地识别脉冲信号的上升沿和下降沿并测量其宽度。

　　3.噪声脉冲信号

　　噪声脉冲信号的上升沿和下降沿可能不清晰，可以使用软件工具进行更详细的分析，通过滤波或其他信号处理技术来去除噪声，提高测量精度。

　　四、注意事项

　　示波器的带宽和采样率：示波器的带宽和采样率要足够高，才能准确地捕捉到脉冲信号的上升沿和下降沿。

　　示波器的探头：使用合适的探头，以确保测量结果的准确性。

　　示波器的耦合模式：选择合适的耦合模式，例如交流耦合或直流耦合，以确保正确地测量脉冲信号。

　　信号源和示波器的连接：确保信号源和示波器的连接牢固，避免信号衰减或噪声干扰。

　　环境影响：避免强电磁干扰，以确保测量结果的稳定性和准确性。

　　泰克示波器提供了多种测量脉冲宽度的方法，用户可以根据具体情况选择合适的方法，并注意相关注意事项，以获得准确可靠的测量结果。熟悉这些方法和技巧，可以有效提高电路设计、调试和测试效率，并确保电子产品的性能和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
