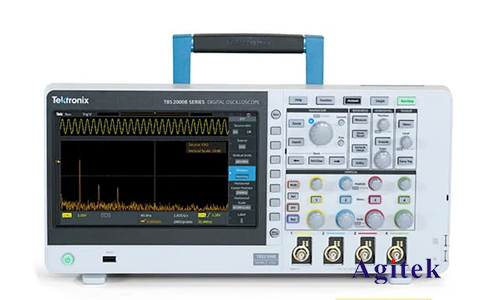

使用泰克TBS2202B示波器测量电流

　　在电子工程领域，电流测量是至关重要的。泰克TBS2202B示波器是一款功能强大的工具，可以用于精确测量直流和交流电流。本文将详细介绍使用泰克TBS2202B示波器测量电流的步骤、注意事项以及常见问题解答，并提供一些实际应用案例。

　　测量电流的基本原理

　　泰克TBS2202B示波器无法直接测量电流。为了测量电流，需要使用电流探头将电流信号转换为电压信号，然后由示波器进行测量。电流探头通常使用霍尔效应传感器，将电流产生的磁场转换为电压信号。

　　测量步骤

　　1.选择合适的电流探头:根据待测电流的大小和类型选择合适的电流探头。

　　2.连接电流探头:将电流探头夹在电路中的待测导线上。

　　3.连接探头到示波器:将电流探头的输出端连接到示波器的输入通道。

　　4.设置示波器参数:

　　-选择合适的电压量程：确保测量范围能容纳最大的预期电流。

　　-设置合适的扫描速率：选择合适的扫描速率以捕捉到电流信号的细节。

　　-选择合适的触发模式：根据测量需求选择合适的触发模式。

　　5.观察电流波形:通过示波器屏幕观察电流波形，并进行分析和测量。

　　注意事项

　　探头的极性:确保电流探头的极性与示波器输入通道的极性一致，否则测量结果将不准确。

　　探头接地:确保电流探头的接地端与示波器的接地端连接，以避免接地回路问题。

　　探头负载:电流探头自身会引入一定的负载，可能影响电路的正常工作。

　　安全问题:在测量大电流时，要注意安全问题，避免触电或短路。

　　常见问题解答

　　如何选择合适的电流探头？选择电流探头的主要参数包括测量范围、精度、带宽和响应时间。需要根据待测电流的大小、类型和频率选择合适的探头。

　　如何校准电流探头？大多数电流探头都需要进行校准才能保证测量精度。校准方法通常在探头说明书中说明。

　　如何使用示波器进行测量？示波器操作方法可以参考示波器说明书。需要注意的是，示波器参数设置会影响测量结果。

　　实际应用案例

　　测量直流电源电流:使用电流探头测量直流电源输出电流，可以了解电源的性能和效率。

　　测量开关电源电流:使用电流探头测量开关电源的电流波形，可以分析开关电源的工作状态和效率。

　　测量电机电流:使用电流探头测量电机的电流波形，可以分析电机的运行状况和效率。

　　泰克TBS2202B示波器是一款功能强大的工具，可以用于精确测量电流。通过使用合适的电流探头和正确的测量方法，可以有效地测量各种电路中的电流信号，并分析相关信息，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
