吉时利2450数字源表如何测量电路中的电压

发布日期:2024-08-21 14:34:42         浏览数:

  在电子电路的设计、调试和测试过程中,准确测量电压是至关重要的。吉时利2450数字源表作为一款功能强大的仪器,集成了源和表的多种功能,可用于测量多种类型的电路电压,为工程师提供精确、可靠的测量数据。本文将详细介绍如何使用吉时利2450数字源表进行电压测量,并提供一些实用技巧和注意事项。

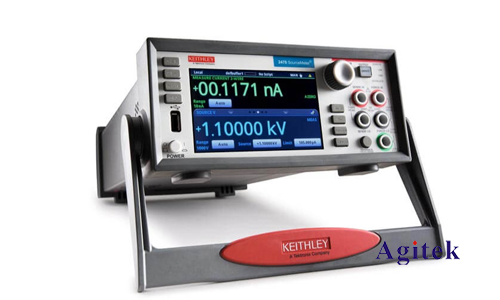

吉时利2450数字源表如何测量电路中的电压(图1)

  一、仪器连接

  1.连接电源线:将电源线连接到吉时利2450数字源表的后部电源接口,并确保电源插座的电压和频率与仪器要求一致。

  2.连接被测电路:根据被测电路的类型,选择合适的连接方式。例如,对于直流电路,可以使用香蕉插头或BNC连接器将源表连接到电路的测试点。对于交流电路,则需要使用合适的探头进行测量。

  3.选择合适的测量范围:在进行电压测量之前,需要根据被测电压的大小选择合适的测量范围。例如,如果预计电压在0-10V之间,则可以选择10V的量程。

  二、设置参数

  1.打开电源:按下仪器面板上的电源按钮,打开吉时利2450数字源表。

  2.选择测量模式:在仪器面板上,选择“测量”模式,并确认测量类型为“电压”。

  3.设置测量范围:根据预计的电压值选择合适的测量范围。

  4.设置测量精度:为了获得更高的测量精度,可以调整测量精度参数,例如设置采样率、滤波器等。

  5.设置数据采集模式:根据需要选择数据采集模式,例如手动测量、自动采集等。

  三、测量操作

  1.连接测试点:将源表的探头或连接线连接到被测电路的测试点。

  2.开始测量:按下“测量”按钮,启动电压测量。

  3.读取测量结果:测量完成后,仪器面板会显示测量结果,包括电压值、测量时间等信息。

  4.记录测量数据:将测量结果记录下来,并进行数据分析。

  四、注意事项

  1.安全第一:使用吉时利2450数字源表进行测量时,应注意安全。在连接电路时,确保电源已关闭,并避免接触带电部件。

  2.选择合适的探头:选择合适的探头可以提高测量精度,并防止对电路造成损坏。

  3.校准仪器:为了确保测量结果的准确性,应定期校准吉时利2450数字源表。

  4.使用说明书:在使用吉时利2450数字源表之前,建议仔细阅读仪器说明书,了解其功能和使用方法。

  五、实用技巧

  1.使用虚拟仪器软件:可以使用虚拟仪器软件(如NI LabVIEW)来控制吉时利2450数字源表,并进行更复杂的测量和数据分析。

  2.利用源表的功能:吉时利2450数字源表除了测量电压外,还可以作为电源使用,为电路提供直流或交流电压。

  3.利用仪器的其他功能:吉时利2450数字源表还拥有其他功能,例如测量电流、电阻等。

  吉时利2450数字源表是进行电压测量和电路测试的强大工具。本文详细介绍了如何使用该仪器进行电压测量,并提供了一些实用技巧和注意事项。通过学习本文内容,读者可以快速掌握吉时利2450数字源表的测量功能,提高电压测量的准确性和效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
