普源示波器如何测波形参数

　　在电子工程、科研实验等领域，示波器是必不可少的测量仪器，它可以直观地显示信号的波形，并提供丰富的测量数据。普源示波器以其高性价比和丰富的功能，成为众多工程师和科研人员的首选。本文将深入解析如何使用普源示波器测量各种波形参数，并分享一些测量技巧，帮助用户充分发挥示波器的功能，提升测量效率和精度。

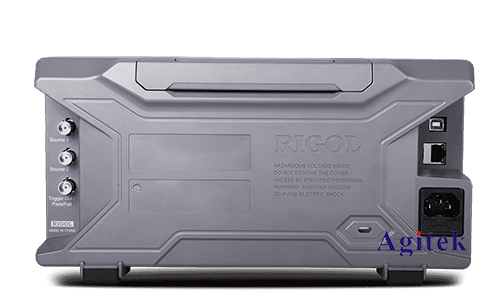

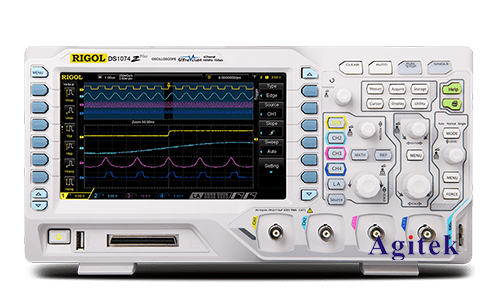

　　一、普源示波器界面介绍

　　在进行波形参数测量之前，了解普源示波器的界面布局和功能是至关重要的。

　　1.信号通道:普源示波器通常拥有多个信号通道，每个通道都有独立的探头连接端口和控制面板。通过控制面板，用户可以设置通道的耦合模式（AC/DC）、垂直灵敏度（V/div）、垂直偏移（V）等参数，从而调整信号的显示效果。

　　2.时间轴控制:时间轴控制面板负责设置水平灵敏度（s/div）、触发模式、触发电平等参数，用于调整波形的横向显示比例和触发方式。

　　3.测量功能:普源示波器通常内置多种测量功能，如频率、周期、幅值、占空比、相位、延迟时间等。用户可以通过菜单或按钮选择所需测量功能，示波器会自动计算并显示测量结果。

　　4.波形显示区域:显示区域是示波器最重要的部分，它以图形方式展示信号波形。用户可以根据需要调整显示区域的亮度、对比度等参数，以获得**的显示效果。

　　二、常用的波形参数测量方法

　　1.频率和周期测量:

　　频率(f):表示信号在单位时间内完成振荡的次数，单位为赫兹(Hz)。

　　周期(T):表示信号完成一次完整振荡所需的时间，单位为秒(s)。

　　频率和周期是互为倒数的关系，可以使用以下公式进行转换:

　　`f=1/T`或者`T=1/f`

　　测量方法:

　　使用示波器的“频率”测量功能，示波器会自动识别信号的频率并显示测量结果。

　　使用示波器的“光标”功能，选择波形上的两个相邻峰值或谷值，测量这两个点之间的水平距离，即为一个周期的长度。然后根据公式`f=1/T`计算信号的频率。

　　2.幅值测量:

　　峰峰值(Vpp):表示信号波形最大值和最小值之间的差值，单位为伏特(V)。

　　峰值(Vp):表示信号波形从零点到峰值的距离，单位为伏特(V)。

　　有效值(Vrms):表示信号波形的有效值，单位为伏特(V)。

　　测量方法:

　　使用示波器的“光标”功能，选择波形上的最高点和最低点，测量两点之间的垂直距离，即为峰峰值。

　　使用示波器的“幅值”测量功能，示波器会自动识别信号的峰峰值、峰值或有效值并显示测量结果。

　　3.占空比测量:

　　占空比(D):表示信号在周期内处于高电平的时间占整个周期的比例。

　　测量方法:

　　使用示波器的“光标”功能，选择波形的高电平部分和整个周期，分别测量其时间长度。然后根据公式`D=高电平时间/周期`计算占空比。

　　使用示波器的“占空比”测量功能，示波器会自动识别信号的占空比并显示测量结果。

　　4.相位和延迟时间测量:

　　相位(Φ):表示两个相同频率信号之间的相位差，单位为度(°)或弧度(rad)。

　　延迟时间(td):表示两个相同频率信号之间的时间差，单位为秒(s)。

　　测量方法:

　　使用示波器的“光标”功能，选择两个相同频率信号的相同相位点，测量这两个点之间的水平距离，即为延迟时间。然后根据公式`Φ=360td/T`计算相位差。

　　使用示波器的“相位”测量功能，示波器会自动识别两个信号之间的相位差并显示测量结果。

　　三、提高测量精度的小技巧

　　选择合适的探头:选择与信号类型匹配的探头，并确保探头连接良好。

　　设置合适的探头补偿:使用探头补偿功能校正探头带来的误差。

　　调整触发设置:确保触发设置合理，避免信号过度或不足。

　　使用光标测量:光标测量比自动测量更加灵活，可以更精确地测量波形参数。

　　避免干扰源:尽量远离干扰源，避免信号被干扰。

　　进行多组测量:重复测量多次，并取平均值，以提高测量结果的可靠性。

　　本文详细介绍了使用普源示波器测量各种波形参数的方法，并提供了一些提高测量精度的小技巧，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
