普源MSO7034示波器测差分信号

　　在电子工程领域，差分信号广泛应用于高速数字电路、通信系统以及音频设备等，其抗噪能力强，传输速率高，因此成为许多应用的首选方案。而示波器作为电子工程师必不可少的测试工具，在差分信号测量中扮演着至关重要的角色。本文将以普源MSO7034示波器为例，深入探讨差分信号的测量方法，并结合实际案例进行分析，为读者提供全面、实用的指导。

　　一、差分信号概述

　　差分信号，顾名思义，指的是两个信号之间的电压差。在差分信号传输中，两个信号以相位相反的形式传输，信号电压之间的差值才是有效信号，而两个信号的公共电压模式（Common Mode Voltage，CMV）则被抑制，从而有效地降低噪声影响。

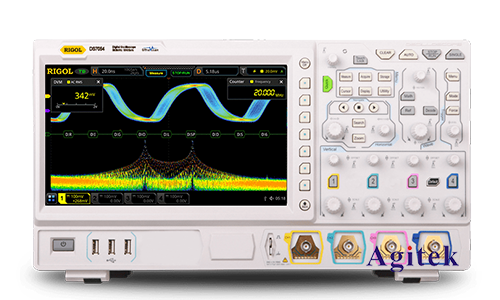

　　二、普源MSO7034示波器简介

　　普源MSO7034是一款功能强大的混合信号示波器，集成了数字信号分析功能，可用于测量多种类型信号，包括差分信号。其主要优势在于：

　　双通道差分探头:MSO7034支持双通道差分探头，可以同时测量两个信号的电压差，方便直观地观察差分信号的波形。

　　高带宽:MSO7034的带宽可达350MHz，能够满足大多数差分信号的测量需求。

　　数字信号分析功能:MSO7034集成了逻辑分析仪功能，可用于分析数字信号的逻辑状态，方便进行数字电路的调试。

　　三、使用MSO7034测量差分信号

　　1.连接差分探头

　　首先，将差分探头的两端分别连接到需要测量的差分信号的两个端点。注意，连接时要确保探头正负极性正确。

　　2.设置示波器通道

　　打开MSO7034示波器，将两个通道设置为差分模式。在示波器界面上，选择“差分”或“Diff”选项，并设置通道的耦合方式、输入阻抗等参数。

　　3.设置触发方式

　　差分信号的触发方式通常选择"边沿触发"或"脉冲宽度触发"。设置触发电平、触发边沿等参数，确保示波器能够稳定触发并捕捉到所要观测的信号。

　　4.观察波形

　　触发成功后，示波器将显示出差分信号的波形。可以通过调整示波器的时间刻度和电压刻度，放大或缩小波形，以便更好地观察信号细节。

　　5.分析信号

　　观察波形后，可以分析差分信号的幅度、频率、相位等参数，以判断信号是否正常。如果出现问题，可以根据示波器显示的信息，分析故障原因并进行调试。

　　四、实际应用案例

　　假设需要测量一个差分信号，该信号的频率为100MHz，幅度为200mV。使用MSO7034示波器，按照上述步骤进行设置和测量。

　　1.连接差分探头，并将探头的两端分别连接到差分信号的两个端点。

　　2.将示波器两个通道设置为差分模式，并设置通道的耦合方式为"交流耦合"，输入阻抗为1MΩ。

　　3.设置触发方式为"边沿触发"，触发电平设置为100mV，触发边沿设置为"上升沿"。

　　4.观察示波器显示的波形。

　　5.通过测量波形的幅度和频率，确认信号的频率为100MHz，幅度为200mV。

　　五、注意事项

　　测量差分信号时，要确保探头连接正确，避免正负极性接反。

　　设置触发方式时，要根据信号特点选择合适的触发方式，确保示波器能够稳定触发。

　　观察波形时，要注意信号的幅度、频率、相位等参数，以判断信号是否正常。

　　在测量高速差分信号时，要使用低电容的探头，避免探头引入额外的噪声。

　　使用普源MSO7034示波器测量差分信号是一个相对简单的过程，通过合理设置和操作，可以轻松地获得准确的测量结果。本文详细介绍了差分信号的测量方法，并结合实际应用案例，为用户提供了全面的指导和参考，帮助用户更好地理解和应用差分信号测量技术，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
