是德DSOX4022A示波器测二极管
在电子电路中,二极管是最常用的半导体元件之一。它的主要功能是允许电流单向流动,这使得它在整流电路、保护电路等应用中广泛使用。为了深入了解二极管的性能,我们可以使用示波器来测量其特性,特别是它的正向导通和反向截止状态。下面将详细介绍如何使用是德(Keysight)DSOX4022A示波器来测量二极管的特性,并进行波形分析。
1.准备工作
在开始测量之前,首先需要准备好相关的设备:

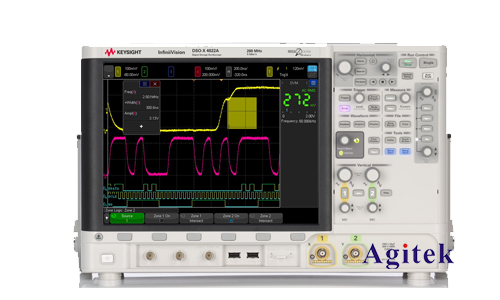

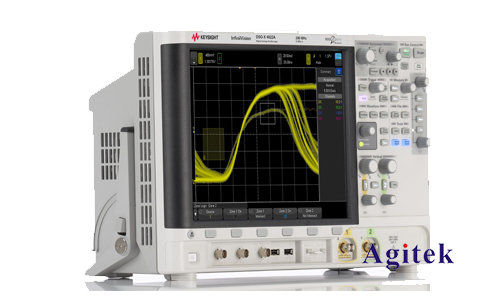

-是德DSOX4022A示波器:这是一款功能强大的示波器,具有200MHz带宽和高采样率,能够准确测量二极管的电气特性。
-探头选择:使用是德提供的标准电压探头(例如10073D探头),确保其带宽足够覆盖测量范围。
-被测二极管:可以是任何类型的二极管,如硅二极管、肖特基二极管、发光二极管(LED)等。
-信号源:使用可调直流电源或信号发生器,提供二极管所需的驱动电压。
2.连接示波器与电路
a.连接探头
将示波器的探头连接到待测电路上,探头的钩端夹在二极管的两端,确保接地线与电路的公共地相连。确保探头与示波器通道(如CH1)连接良好,以保证测量的精确性。
b.供电设置
如果你要测量二极管的正向特性,需要使用可调直流电源对二极管进行供电,从低电压开始逐渐升高电压,以观察其正向导通特性。如果测量的是二极管的反向特性,则需要在电源反接的情况下测量其反向截止状态。
3.示波器的基本设置
接下来,在是德DSOX4022A示波器上进行基本的配置,以便清晰显示二极管的特性曲线。
a.设置垂直刻度(电压范围)
二极管的正向导通电压通常在0.7V左右(对于硅二极管),而肖特基二极管则在0.2V-0.3V之间。因此,垂直刻度可以设置在1V或500mV每格,具体取决于您测量的二极管类型。
b.设置水平刻度(时间基准)
时间基准设置决定了波形显示的速率。在测量二极管特性时,由于我们关注的是电压随时间的变化,因此时间基准可以设置在适当的范围内,比如10ms或20ms每格,确保波形足够清晰。
c.设置触发模式
在测量二极管特性时,建议使用边沿触发模式,选择上升沿作为触发条件。这可以确保每次测量开始时,示波器都从同一电压水平捕捉波形。
4.测量二极管正向导通特性
当一切连接和设置完成后,接下来是测量二极管的正向导通特性。
a.正向偏置电压测量
通过逐步升高直流电源的输出电压,观察示波器上的波形变化。在低电压时,二极管不会导通,显示为一个接近零的电流(对于电流-电压测量,需使用电流探头)。当电压升高到二极管的正向导通电压(例如硅二极管约为0.7V)时,波形会出现明显的电压下降,表示二极管开始导通。
b.获取二极管的正向特性曲线
示波器会实时显示电压波形,您可以通过观测波形的形态,得到二极管的正向导通曲线。使用自动测量功能,可以获取二极管的正向导通电压,方便后续分析。
5.测量二极管的反向特性
接下来,我们可以通过反接二极管的电压源,测量其反向特性。
a.反向截止电压测量
通过反接电源,将负电压施加到二极管的阳极。此时,二极管处于反向截止状态,电流几乎为零。示波器上显示的电压波形应保持平稳,没有大的波动。这表明二极管处于反向阻断状态,不允许电流通过。
b.测量击穿电压(可选)
如果继续升高反向电压,二极管在某一电压下会发生反向击穿。此时,二极管会突然导通,示波器上的波形会显示出一个剧烈的电压下降。这一点在测量某些特殊二极管(如齐纳二极管)时尤为重要,因为齐纳二极管的反向击穿电压是其主要特性之一。
6.分析测量结果
通过上述正向和反向的测量过程,您可以清楚地观察到二极管的特性曲线。
a.使用自动测量功能
是德DSOX4022A示波器具备强大的自动测量功能,能够快速提供信号的关键参数,比如电压、时间间隔等。您可以通过菜单选择“Vmax”、“Vmin”等选项,获取二极管在不同状态下的工作电压。
b.保存波形
在测试完成后,您可以将波形数据保存到U盘中,以便后续分析或生成报告。示波器支持将数据导出为CSV或图片格式,方便在PC端进行进一步处理。
7.注意事项
在使用示波器测量二极管时,以下几点需要特别注意:
-探头衰减比设置:确保探头和示波器的衰减比设置匹配,避免测量误差。
-电源电压范围:在测量二极管时,务必注意不要施加过高的电压,尤其是反向测量时,避免击穿二极管。
-信号干扰:在高频信号下,二极管特性测量可能会受到电磁干扰影响,建议使用屏蔽措施或带宽限制功能。
通过本文的介绍,您应该已经掌握了如何使用是德DSOX4022A示波器测量二极管特性。从基本连接、示波器设置到正向和反向特性的测试,每个步骤都至关重要,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
