普源示波器如何测放大波形

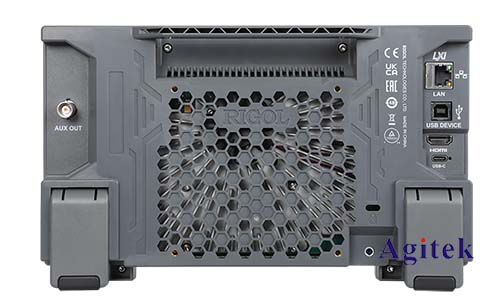

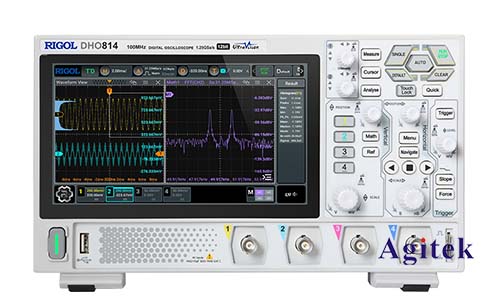

　　仪器准备与设置

　　在进行放大波形测量之前，需要仔细准备并正确设置普源示波器。首先，确保示波器已连接电源并处于正常工作状态。选择合适的测量通道，根据放大波形的幅度和频率范围，合理设置垂直刻度（V/div）和水平刻度（时间/div）。垂直刻度过大或过小都会影响测量精度，应使波形在屏幕上占据足够的空间，便于观察细节。水平刻度则需要根据波形的频率和周期选择合适的范围，以便清晰地观察波形的完整周期。

　　此外，需要根据实际情况选择合适的耦合方式（DC、AC或GND）。DC耦合会显示直流分量和交流分量，而AC耦合则会滤除直流分量，仅显示交流分量。GND则用于将通道接地，方便进行参考电压的校准。一些普源示波器还具备自动设置功能，可以根据输入信号自动调整垂直和水平刻度，方便快速测量。但是，为了获得更高的精度，建议手动调整参数，以获得**的显示效果。

　　探头选择与连接

　　探头的选择对于精确测量放大波形至关重要。普源示波器通常兼容多种类型的探头，例如被动探头、有源探头和高压探头等。选择探头时，需要考虑以下几个因素：

　　探头带宽:探头带宽必须高于被测信号的最高频率，否则会造成信号衰减和失真。

　　探头输入阻抗:探头输入阻抗应与被测电路的输出阻抗匹配，以避免信号反射和失真。阻抗失配会导致测量结果不准确。

　　探头衰减比:根据信号幅度选择合适的衰减比，避免信号过载。衰减比过小可能导致示波器输入过载，而衰减比过大则会降低测量精度。

　　正确连接探头也是关键步骤。确保探头牢固地连接到示波器的输入通道和被测电路的测试点。避免松动连接，这会导致接触不良，产生噪声和测量误差。

　　放大波形测量方法

　　测量放大波形的方法取决于具体的需求和波形的特性。常见的测量方法包括：

　　幅度测量:使用示波器的光标测量功能，精确测量波形的峰峰值、峰值、平均值和有效值等参数。

　　时间测量:测量波形的周期、上升时间、下降时间和脉宽等参数。一些普源示波器还具备自动测量功能，可以自动计算这些参数。

　　相位测量:测量两个或多个信号之间的相位差。此功能对于测量放大电路的相移至关重要。

　　频率测量:利用示波器的FFT功能分析波形的频谱，得到其主要频率成分。

　　误差分析与数据处理

　　示波器测量结果总会存在一定的误差。常见的误差来源包括：

　　探头误差:探头的带宽、输入阻抗和衰减比等参数都会影响测量精度。

　　示波器误差:示波器的带宽、采样率和垂直分辨率等参数也会造成误差。

　　环境噪声:环境中的电磁干扰会影响测量结果。

　　接地不良:不良的接地会引入噪声和误差。

　　为了减少误差，需要采取以下措施：

　　选择合适的探头:选择带宽足够高、输入阻抗匹配且衰减比合适的探头。

　　屏蔽干扰:使用屏蔽线和接地措施，减少环境噪声的干扰。

　　多次测量:进行多次测量，取平均值，以减少随机误差的影响。

　　进行误差修正:根据探头和示波器的规格说明，进行必要的误差修正。

　　高级测量功能与应用

　　许多普源示波器都配备了高级测量功能，例如自动测量、波形数学运算、存储和回放等。熟练掌握这些功能可以极大地提高测量效率和精度。例如，可以利用波形数学运算功能对两个波形进行比较，分析放大电路的增益和相移。

　　此外，普源示波器还可用于测量各种类型的放大波形，例如正弦波、方波、三角波以及复杂的非周期性波形。根据波形的特性选择合适的测量方法和参数设置，才能获得准确可靠的测量结果。

　　精确测量放大波形是电子技术领域一项重要的基本技能。熟练掌握普源示波器的使用方法、理解探头选择和测量方法的技巧，以及掌握误差分析和数据处理方法，对于提高测量精度和工作效率至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
