普源DS1102Z-E示波器耦合方式

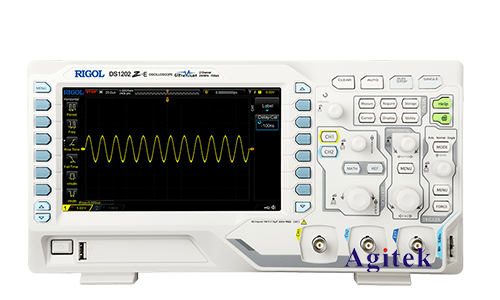

　　示波器作为电子测量仪器中的重要组成部分，广泛应用于各个领域，用于观察和分析各种电子信号。普源DS1102Z-E作为一款入门级示波器，其易用性和性价比使其成为许多工程师和学生的首选。然而，正确理解和选择示波器的耦合方式是获得准确测量结果的关键。本文将深入探讨普源DS1102Z-E示波器的耦合方式，并提供实际应用指导。

　　普源DS1102Z-E示波器耦合方式详解

　　普源DS1102Z-E示波器提供三种耦合方式：直流耦合(DC)、交流耦合(AC)和地(GND)。每种耦合方式的工作原理和适用场景如下：

　　1.1直流耦合(DC)

　　直流耦合模式允许输入信号的直流分量和交流分量同时通过。这意味着示波器将显示信号的完整波形，包括其平均值（直流分量）和围绕平均值的波动（交流分量）。这对于观察包含直流偏置的信号，例如带有直流偏移的正弦波或方波，以及测量直流电压非常有用。在直流耦合模式下，信号的完整信息得以保留，但同时也可能受到直流偏移的影响，导致波形被偏移至屏幕的顶部或底部，从而影响观测效果。

　　1.2交流耦合(AC)

　　交流耦合模式通过一个高通滤波器来阻挡输入信号的直流分量，仅允许交流分量通过。这意味着示波器将只显示信号围绕其平均值的波动，而不会显示直流偏移。这对于观察仅关注交流分量的信号，例如纯正弦波或方波的交流部分，非常有用。使用AC耦合可以有效地消除直流偏移对波形观测的影响，使其更容易观察到信号的细节。然而，需要注意的是，AC耦合会丢失信号的直流分量信息。

　　1.3地(GND)

　　地耦合模式将输入通道与地连接，从而将输入信号直接接地。此时示波器显示的波形将是一条水平线，表示零电压。地耦合模式主要用于校准示波器，或作为参考点来检查探头的接地情况。

　　不同耦合方式的应用场景

　　选择合适的耦合方式取决于待测信号的特性。以下是一些常见的应用场景：

　　测量包含直流偏置的信号:例如，测量带有直流偏移的正弦波或方波，需要使用直流耦合(DC)模式。

　　测量纯交流信号:例如，测量纯正弦波或方波的交流部分，需要使用交流耦合(AC)模式。

　　观察信号的细节，消除直流偏移的影响:如果直流偏移过大，影响了对交流信号细节的观察，可以使用交流耦合(AC)模式。

　　校准示波器或检查探头接地:使用地(GND)模式。

　　测量低频信号:直流耦合更适合于低频信号的测量，因为交流耦合会对低频信号产生衰减。

　　实际应用中的注意事项

　　选择合适的耦合方式:根据待测信号的特性选择合适的耦合方式，避免因错误选择而导致测量结果不准确。

　　注意耦合电容的影响:交流耦合模式下，耦合电容会对高频信号产生一定的衰减，需要根据实际情况进行补偿。

　　避免过载:选择合适的探头和量程，避免输入信号过载，损坏示波器。

　　正确连接探头:确保探头正确连接到示波器和待测电路，避免虚接或短路。

　　普源DS1102Z-E示波器的三种耦合方式——直流耦合(DC)、交流耦合(AC)和地(GND)——各有其特点和适用场景。正确理解和选择耦合方式是获得准确测量结果的关键，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
