普源示波器测量直流电压

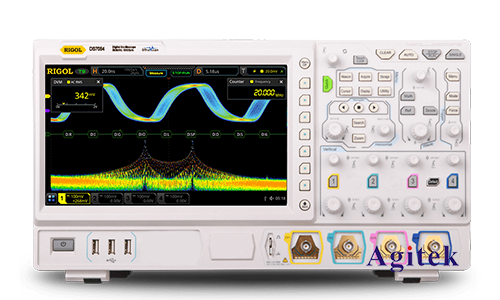

普源示波器作为一种常用的电子测量仪器,广泛应用于各种电子电路的测试和调试。其强大的功能使其能够精确测量各种类型的信号,包括直流电压。然而,要获得准确可靠的直流电压测量结果,需要掌握正确的使用方法和技巧。本文将深入探讨使用普源示波器测量直流电压的各个方面。
一、测量方法的选择:
普源示波器测量直流电压主要采用垂直测量方式。通过调整垂直刻度(VOLTS/DIV)和水平刻度(TIME/DIV),将直流电压波形稳定显示在屏幕中央,然后直接读取波形的垂直位置,即可得到直流电压值。普源示波器通常提供多种测量功能,例如:
自动测量:示波器自动识别并测量波形的直流分量,方便快捷。
手动测量:用户手动选择测量点,具有更高的灵活性,适用于复杂的波形。
游标测量:通过移动游标精确测量波形的特定点,例如峰值、谷值等。对于纯直流信号,游标测量可以提供更高的精度。
选择哪种测量方法取决于具体的应用需求和测量精度要求。对于简单的直流电压测量,自动测量即可满足需求;对于需要更高精度的测量,则可以选择手动测量或游标测量。
二、探头的正确连接与选择:
探头的选择和正确连接是保证测量准确性的关键。普源示波器通常使用1:1或10:1的探头。
1:1探头:直接将信号传输到示波器,适用于测量较低电压的直流信号。
10:1探头:将信号衰减10倍后传输到示波器,适用于测量较高电压的直流信号,同时可以减小示波器输入端的负载。
选择合适的探头取决于待测电压的大小。连接探头时,应确保探头与被测电路的良好接触,避免接触不良导致测量误差。同时,应注意探头的接地,保证良好的接地连接可以有效减少噪声干扰。
三、参数设置的优化:
为了获得**的测量结果,需要对示波器的参数进行合理的设置:
垂直刻度(VOLTS/DIV):选择合适的垂直刻度,使波形在屏幕上占据适当的比例,既能清晰地观察波形,又能提高测量精度。
水平刻度(TIME/DIV):对于直流电压测量,水平刻度设置的影响较小,通常设置为一个较小的值即可。
耦合方式(Coupling):选择DC耦合方式,才能正确测量直流电压。AC耦合方式会滤除直流分量。
带宽限制:适当的带宽限制可以减少高频噪声的干扰,提高测量精度。
四、常见误差来源及消除:
在使用普源示波器测量直流电压时,可能会遇到以下一些误差来源:
探头误差:探头的精度和校准状态会影响测量结果。应定期对探头进行校准。
噪声干扰:环境噪声和电路本身的噪声会影响测量结果。可以采用屏蔽措施或滤波器来减少噪声干扰。
输入阻抗的影响:示波器的输入阻抗会对被测电路产生负载,影响测量结果。选择合适的探头和输入阻抗可以减小这种影响。
示波器自身的误差:示波器本身也存在一定的误差,需要考虑仪器的精度等级。
五、提高测量精度的实用技巧:
多次测量取平均值:多次测量并取平均值可以降低随机误差的影响。
零点校准:在测量前进行零点校准,可以消除示波器本身的零点漂移。
使用高精度探头:使用高精度探头可以提高测量精度。
选择合适的测量范围:选择合适的垂直刻度,使测量值位于刻度的中间区域,可以提高测量精度。
精确测量直流电压是许多电子工程应用中的关键步骤。通过正确选择测量方法、合理设置参数、选择合适的探头并理解误差来源,我们可以利用普源示波器获得准确可靠的直流电压测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
