普源DS1102Z-E示波器可以直接测量什么物理量

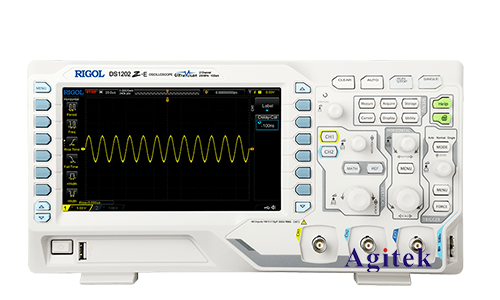

普源DS1102Z-E是一款经济实惠的双通道数字存储示波器,广泛应用于教学、科研和工业领域。其核心功能在于捕捉和显示电子信号的波形,并进行各种测量。然而,许多用户对DS1102Z-E能够直接测量的物理量存在疑问。本文将详细阐述DS1102Z-E能够直接测量的物理量。
一、DS1102Z-E可以直接测量的基本物理量
DS1102Z-E作为一款数字存储示波器,其根本功能在于测量电压和时间。通过对输入信号的采样和处理,它可以直接测量以下基本物理量:
电压(Voltage):这是DS1102Z-E最直接、最基本的测量量。它可以测量直流电压(DC Voltage)、交流电压(AC Voltage)以及复杂的混合信号电压。测量范围取决于探头的选择和示波器的量程设置,通常涵盖毫伏到数十伏的范围。示波器会显示峰值电压、峰峰值电压、平均电压、有效值电压(RMS)等多种电压参数。
时间(Time):示波器通过其内部的高精度时钟对输入信号进行采样,从而能够精确地测量时间间隔,例如周期(Period)、频率(Frequency)、上升时间(Rise Time)、下降时间(Fall Time)、脉冲宽度(Pulse Width)等。这些时间参数对于分析信号的特性至关重要。
频率(Frequency):虽然频率并非直接测量量,但通过测量信号的周期,示波器可以精确计算出信号的频率。这对于分析周期性信号,如正弦波、方波等,非常有用。
占空比(Duty Cycle):对于脉冲信号,DS1102Z-E可以测量高电平持续时间与整个周期的比率,即占空比。这是衡量脉冲信号重要特征的一个参数。
除了以上基本物理量,DS1102Z-E通过特定的测量功能,还可以间接或推算出一些其他的物理量,但并非直接测量。
二、DS1102Z-E的间接测量能力
虽然DS1102Z-E主要用于直接测量电压和时间相关参数,但借助一些外部传感器和计算功能,它可以间接测量一些其他的物理量:
电流(Current):通过使用电流探头,将电流信号转换为与电流成比例的电压信号,然后由示波器测量电压,从而间接测量电流。
功率(Power):如果已知电压和电流,则可以通过示波器测量的电压和电流值计算出功率。这需要使用电流探头并进行相应的计算。
温度(Temperature):结合温度传感器,将温度转换为电压信号后,可以使用示波器测量电压,再通过传感器标定曲线换算成温度。
其他物理量:理论上,只要将其他物理量转换成与电压成比例的信号,DS1102Z-E都可以间接测量。这需要特定的传感器和信号调理电路。
三、应用实例
DS1102Z-E的应用范围广泛,以下是一些应用实例:
电路故障诊断:通过观察波形,可以快速识别电路中的故障,例如短路、开路、信号衰减等。
信号分析:测量信号的频率、幅度、相位等参数,用于分析信号的特性。
教学实验:DS1102Z-E是电子技术教学实验的理想工具,学生可以利用它学习和掌握基本的电子测量技术。
工业控制:用于监测工业设备的运行状态,例如电机转速、电压稳定性等。
普源DS1102Z-E示波器可以直接且精确地测量电压和时间相关的参数,例如电压(直流、交流、峰值、峰峰值、有效值等)、时间、频率、占空比等。通过结合外部传感器和适当的信号处理,它还可以间接测量电流、功率、温度等物理量。其广泛的应用领域使其成为教学、科研和工业领域中一款实用且性价比高的仪器,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
