示波器FFT和频谱分析仪频谱分析功能对比介绍

　　示波器的FFT功能与频谱分析仪在频域分析中都有重要的应用，它们都可以用于查看信号的频谱，帮助我们了解信号的频率成分。虽然这两种方法都可以用来进行频域分析，但它们在设计上有不同的侧重点，因此在实际操作中的表现也有明显差异。

　　一、工作原理与概念

　　1.示波器的FFT功能

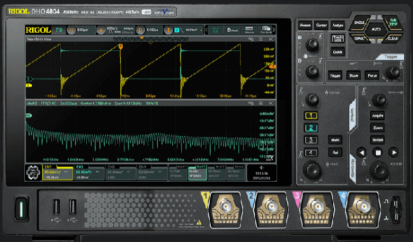

　　示波器主要用于时域信号的分析，但许多现代示波器都具备快速傅里叶变换（FFT）功能，可以将时域信号转换为频域信号，以显示其频谱。

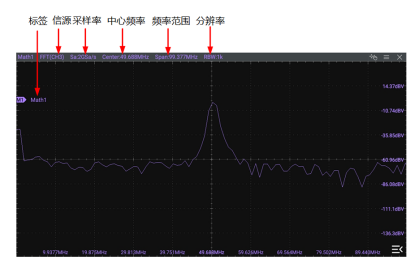

（普源示波器数学运算fft界面）

　　工作原理：通过FFT算法，示波器能够将捕获的时域波形转化为频谱图。FFT将时域信号分解为不同的频率成分，并以频率（横轴）和幅度（纵轴）的方式显示信号的频率分布。

　　频谱显示方式：频率的幅度以dB（分贝）或线性单位显示，频率范围可通过采样率和FFT窗口大小调节。

　　2.频谱分析仪

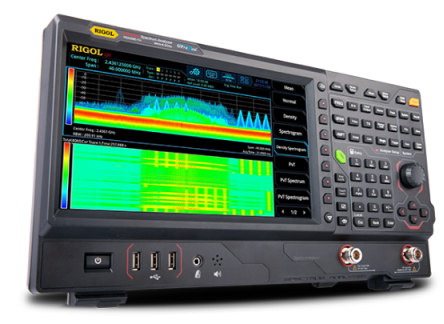

　　频谱分析仪是一种专门设计用于频域信号分析的仪器，广泛应用于射频（RF）、微波、音频和其他频率相关的领域。

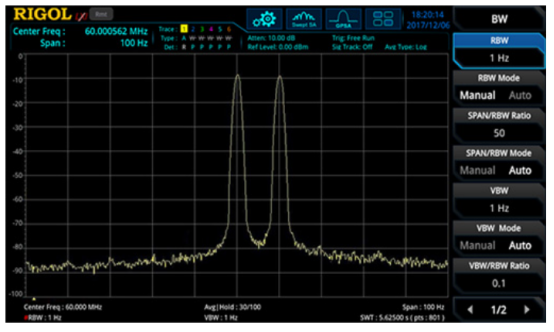

　　普源频谱分析仪显示界面

　　工作原理：频谱分析仪通过带通滤波器和混频器等硬件组件，扫描不同的频率范围，并测量每个频率的信号强度。它直接测量信号的频谱，不涉及时域信号处理。

　　频谱显示方式：频谱分析仪显示的也是频率（横轴）与幅度（纵轴），通常以dBm为单位，适合用于精确的频谱分析和RF信号测量。

　　二、操作对比

　　1.示波器FFT功能的操作

　　测试步骤：

　　①信号输入：将信号源连接到示波器的输入通道。信号可以是模拟信号，如正弦波、方波、调制信号等。

　　②捕获时域波形：示波器首先在时域模式下捕获并显示输入信号的波形。

　　③启用FFT功能：在示波器的菜单中启用FFT功能，切换到频域视图。通常可以选择FFT窗口类型（如汉宁窗、矩形窗、等），并根据信号的特性选择合适的窗口。

　　④调整频率范围和分辨率：示波器的FFT频率范围由采样率决定。通过调整采样率和采样点数，可以优化频谱的频率分辨率和最大频率范围。

　　⑤分析频谱：观察FFT图形，找到主要的频率成分（峰值位置）和噪声水平。FFT图通常提供信号的幅度和谐波成分信息。

　　优势和不足：

　　优势：

　　-时域与频域的综合分析：示波器的最大优势在于它能够在时域和频域之间快速切换，工程师可以同时观察信号的时域波形和频域特性。

　　-操作方便：大部分示波器集成了FFT功能，且使用起来较为便捷，不需要额外设备。

　　不足：

　　-动态范围和精度有限：示波器的动态范围较频谱分析仪低，通常在50~60 dB范围内，而频谱分析仪可达到更高的动态范围（通常超过100 dB）。

　　-频谱分辨率有限：示波器的频谱分辨率依赖于采样率和FFT点数，较低的采样率会限制可观察到的频率范围及分辨率。

　　2.频谱分析仪的操作

　　测试步骤：

　　①信号输入：将被测信号连接到频谱分析仪的输入端。频谱分析仪对射频、微波和其他频率范围的信号特别敏感。

　　②设置频率范围：选择分析频谱的中心频率和频率范围（Span）。根据需要设置特定的频率范围，以关注目标信号的频谱。

　　③调节分辨率带宽（RBW）和视频带宽（VBW）：调节分辨率带宽（RBW）以改变频谱的分辨率。较窄的RBW提供更高的频谱分辨率，但会延长测量时间。视频带宽（VBW）用于平滑频谱。

　　④扫描与分析：开始扫描频谱，频谱分析仪将实时显示频谱信号的频率分布和功率水平。可以使用标记（Marker）功能找到特定频率的信号强度，分析谐波、噪声等。

　　优势和不足：

　　优势：

　　-高精度与动态范围：频谱分析仪设计专门用于频谱分析，因此提供了非常高的动态范围（通常在100 dB以上）和精确的频谱测量能力。

　　-宽频率范围：频谱分析仪可分析非常宽的频率范围，特别适用于射频、微波等高频领域的信号测量。

　　-更丰富的测量功能：频谱分析仪提供了更多专业功能，如调制分析、谐波测量、噪声分析等，适合复杂频谱的精确分析。

　　不足：

　　-无法显示时域信号：频谱分析仪无法直接显示时域信号，分析信号的时域特性需要与示波器配合使用。

　　-设备成本高、操作复杂：频谱分析仪比示波器更昂贵，且操作复杂度更高，尤其在高精度测量时需要更多的参数调整。

　　三、实际应用场景选择

　　1、示波器的FFT功能适用于那些对时域信号的观察同样重要的场景，如调试电路中的频谱和时域信号特性、快速查看信号中的频率成分等。

　　2、频谱分析仪则更适合用于高频率、宽动态范围的精确频谱分析，如射频设备的调试、EMC测试、无线通信信号分析等，特别是当需要高精度和广泛频率覆盖时。
