是德矢量网络分析仪的稳定性测试

发布日期:2024-11-12 15:36:46         浏览数:

  是德科技的矢量网络分析仪以其高精度、高动态范围和丰富的功能而闻名,广泛应用于射频、微波和毫米波领域的科研和生产。然而,仪器的稳定性是确保测量结果准确可靠的关键。VNA的稳定性是指其在一段时间内保持测量结果一致性的能力。任何偏差都可能导致测量误差,进而影响产品设计、测试和生产。因此,对是德VNA进行全面的稳定性测试至关重要。

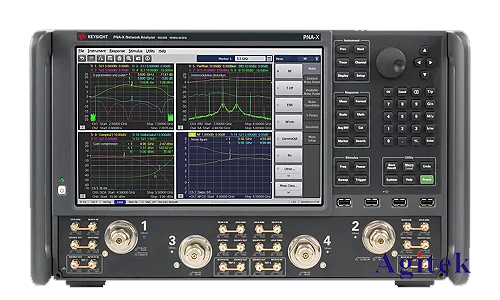

是德矢量网络分析仪的稳定性测试(图1)

  一、影响是德矢量网络分析仪稳定性的因素:

  多种因素会影响是德VNA的稳定性,这些因素可以大致分为内部因素和外部因素。

  内部因素:包括仪器自身的电子元件老化、温度变化引起的器件参数漂移、内部电路的噪声等。老化的电子元件会导致参数漂移,从而影响测量精度。温度变化会影响电路中的各种元件,例如电阻、电容和晶体管,导致性能变化。内部噪声则会在测量信号中引入随机误差。

  外部因素:包括环境温度、湿度、电源电压波动以及电磁干扰等。环境温度的波动是影响稳定性的主要外部因素之一。温度变化会影响仪器的内部结构,例如电路板的热膨胀,从而影响测量结果。高湿度环境会增加电子元件的腐蚀风险,并可能导致性能下降。电源电压的波动也会影响仪器的稳定性。电磁干扰则会干扰测量信号,导致测量误差。

  二、是德矢量网络分析仪的稳定性测试方法:

  稳定性测试通常包括短期稳定性和长期稳定性测试两个方面。

  短期稳定性测试:该测试主要考察仪器在短时间内(例如几分钟到几小时)的稳定性。测试方法通常是连续进行多次测量,并分析测量结果的波动情况。常用的指标包括基线漂移、幅度稳定性和相位稳定性。基线漂移是指在没有连接任何被测器件的情况下,仪器输出的稳定性。幅度稳定性和相位稳定性则分别反映了仪器输出信号幅度和相位的稳定性。测试过程中需要严格控制环境条件,例如温度和湿度。

  长期稳定性测试:该测试主要考察仪器在长时间内(例如几天甚至几周)的稳定性。测试方法与短期稳定性测试类似,但测试时间更长。长期稳定性测试需要考虑仪器在不同工作状态下的稳定性,例如在连续工作和间歇工作状态下的稳定性。

  三、稳定性测试指标:

  基线漂移(Baseline Drift):反映了在没有连接任何被测器件的情况下,仪器输出值的随时间变化。通常以dB或度来表示。

  幅度稳定性(Amplitude Stability):反映了仪器输出信号幅度的稳定性,通常以dB来表示。

  相位稳定性(Phase Stability):反映了仪器输出信号相位的稳定性,通常以度来表示。

  重复性(Repeatability):反映了仪器在相同条件下进行多次测量时,结果的一致性。

  四、数据分析和结果解释:

  测试数据通常使用统计方法进行分析,例如计算平均值、标准差和方差等。这些统计指标可以用来评估仪器的稳定性。如果测试结果超过预设的允许范围,则需要找出原因并进行相应的调整或维修。

是德矢量网络分析仪的稳定性测试(图2)

  是德矢量网络分析仪的稳定性测试是确保测量结果准确可靠的关键环节。通过选择合适的测试方法、指标和分析手段,可以有效地评估仪器的稳定性,并采取相应的措施来提高测量精度和效率,最终保障测量结果的可靠性,满足各种应用场景的精度要求。定期进行稳定性测试,并建立完善的维护保养制度,对于延长仪器使用寿命和提高测量精度具有重要意义,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
