泰克示波器怎么测单次波形

发布日期:2024-11-12 15:45:49         浏览数:

  在电子电路设计和调试过程中,常常需要测量一些单次发生的、不可重复的瞬态信号,例如电源的浪涌电压、开关电路的瞬态响应等。泰克示波器作为一款高性能的测试仪器,具备强大的单次波形捕获和测量能力。然而,要准确地捕获和测量单次波形,需要对示波器的各项参数和功能进行合理的设置和运用。本文将详细介绍如何利用泰克示波器有效地进行单次波形的测量。

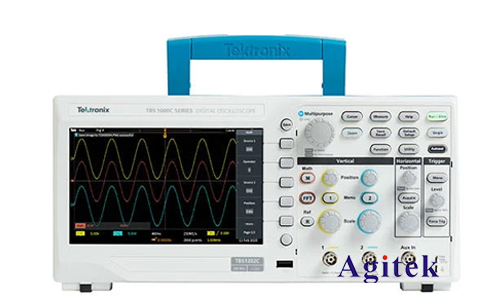

泰克示波器怎么测单次波形(图1)

  一、触发设置:单次波形捕获的关键

  单次波形的捕获依赖于精确的触发设置。触发信号的出现决定了示波器开始采样和存储波形的时间点。对于单次事件,错误的触发设置会导致波形丢失或无法捕捉到感兴趣的事件。常用的触发模式包括:

  边缘触发:这是最常用的触发模式,通过检测输入信号的电压超过或低于设定阈值时发生的电压跳变来触发。对于单次波形,需要仔细设置触发电平、触发斜率(上升沿或下降沿)以及触发耦合方式(AC、DC或GND),以确保触发事件与感兴趣的单次波形同步。需要特别注意的是,触发电平的设置至关重要,过高或过低都会导致触发失败。

  脉冲宽度触发:此模式用于检测特定宽度脉冲信号,适合于测量某些特定时长的单次脉冲事件。可以通过设置脉冲宽度、脉冲宽度范围等参数来精确触发。

  视频触发:用于触发视频信号,通过检测视频信号中的特定特征(例如同步脉冲)来触发。

  软件触发:通过示波器的软件接口进行触发,这在一些需要精确控制触发时间或进行复杂触发条件判断的场合非常有用。

  在进行单次波形测量时,通常选择单次触发模式(Single)。在此模式下,示波器仅在接收到一个有效的触发信号后进行一次采样和存储,然后停止采样,等待下一个触发事件。如果未接收到有效的触发信号,则不会存储任何波形数据。选择正确的触发模式和参数是成功捕获单次波形的关键。

  二、采样率和时基设置:确保波形细节完整

  除了触发设置,采样率和时基也对单次波形捕获的精度和完整性有重要影响。

  采样率:采样率越高,在单位时间内采集到的数据点越多,波形的细节越清晰。对于快速变化的单次波形,需要选择更高的采样率以避免信息丢失。泰克示波器提供了多种采样率选项,用户应根据待测波形的频率特性选择合适的采样率。

  时基:时基决定了水平轴上每单位长度所代表的时间,它影响着波形的显示范围。选择合适的时基可以确保感兴趣的波形细节完整地显示在屏幕上。过短的时基可能导致波形被截断,而过长的时基则可能导致波形细节过于模糊。

  三、波形分析与测量:提取关键信息

  成功捕获单次波形后,需要利用示波器的测量功能提取关键信息,例如幅值、周期、上升时间、下降时间、脉冲宽度等。泰克示波器提供了丰富的测量功能,包括自动测量和手动测量两种方式。自动测量功能可以快速地测量多个参数,而手动测量功能则允许用户更精确地选择测量点和区域。

  四、常见问题及解决方法

  在单次波形测量过程中,可能会遇到一些常见问题,例如:

  无法触发:这可能是由于触发电平设置不当、触发模式选择错误或信号质量差导致的。需要仔细检查触发设置,调整触发电平或选择合适的触发模式。

  波形失真:这可能是由于采样率过低、带宽不足或示波器探头连接不正确导致的。需要检查采样率设置、示波器带宽以及探头的连接情况。

  多次触发:这可能是因为触发信号出现多个有效触发事件导致的。需要检查触发信号,确保只有一个有效的触发事件。

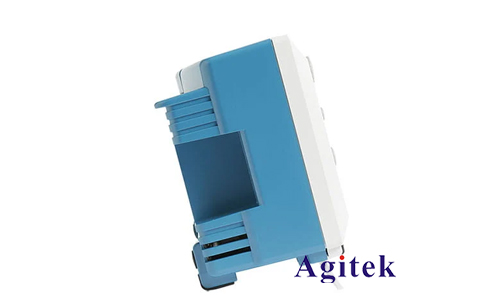

泰克示波器怎么测单次波形(图2)

  准确地捕获和测量单次波形需要熟练掌握泰克示波器的各种功能和参数设置。通过选择合适的触发模式、调整采样率和时基、并利用示波器的测量功能,可以有效地提取单次波形的关键信息,为电路设计和调试提供重要的参考依据。熟练掌握这些技巧可以显著提高测试效率和数据可靠性,如果您有更多疑问或需求可以关注西安安泰测试**哦!非常荣幸为您排忧解难。
