是德33509B任意波形发生器与功率分析仪联用

　　近年来，随着电子设备的日益复杂化和高频化，对测试测量设备的要求也越来越高。精确的功率测量和信号完整性分析成为研发和生产过程中不可或缺的环节。是德33509B任意波形发生器凭借其高精度、宽带宽和丰富的波形生成能力，成为许多工程师的首选。而功率分析仪则负责精确测量电路的功率消耗和效率。将两者联用，能够实现更全面、更精准的测试，从而显著提升研发效率并降低测试成本。

　　一、是德33509B任意波形发生器的特点及其在测试中的作用

　　是德33509B是一款高性能的任意波形发生器，其关键特性包括：

　　高精度:具有极低的失真和噪声，确保生成的信号具有极高的保真度，这对于一些对信号质量要求极高的测试至关重要，例如功率放大器的线性度测试。

　　宽带宽:支持高达120MHz的带宽，能够产生各种复杂的信号，包括正弦波、方波、三角波以及任意波形，满足不同测试需求。

　　灵活的波形生成:可以生成各种自定义波形，例如脉冲信号、调制信号等，为复杂的测试场景提供了极大的灵活性。

　　强大的触发和同步功能:方便与其他测试设备同步工作，实现精确的测试控制。

　　在与功率分析仪联用时，33509B主要负责生成测试所需的激励信号，例如特定的电压或电流波形，模拟实际应用场景。这些信号的精度直接影响到功率测量的准确性。

　　二、功率分析仪的选择和作用

　　选择合适的功率分析仪同样至关重要。功率分析仪的主要功能是测量电路的功率消耗、效率、功率因数等参数。选择时需要考虑以下因素：

　　测量范围:需要根据被测设备的功率水平选择合适的测量范围。

　　精度:更高的精度能够确保测量结果的可靠性。

　　带宽:需要满足被测信号的频率范围。

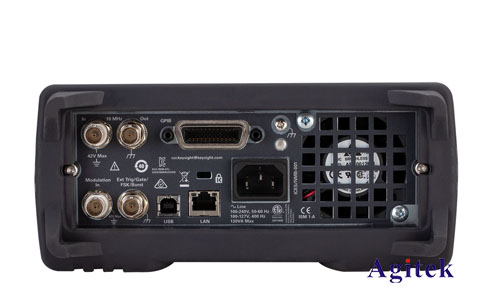

　　接口:需要与33509B兼容的接口，例如GPIB或LAN接口。

　　三、33509B与功率分析仪的联用方式及数据采集

　　33509B与功率分析仪的联用通常通过GPIB或LAN接口实现。通过编程控制，可以实现自动化测试，大大提高测试效率。数据采集可以通过两种方式实现：

　　手动采集:通过手动操作仪器，读取功率分析仪的测量结果。这种方式简单易行，但效率较低，适合一些简单的测试。

　　自动化采集:通过编写程序，控制33509B产生不同的激励信号，并同时采集功率分析仪的测量数据。这种方式效率高，适合批量测试和复杂的测试场景。常用的编程语言包括LabVIEW、MATLAB等。

　　四、数据分析与结果解读

　　采集到的数据需要进行分析，以提取有用的信息。常用的分析方法包括：

　　平均值计算:计算功率消耗的平均值，得到被测设备的平均功率消耗。

　　峰值测量:测量功率消耗的峰值，评估设备的瞬态性能。

　　效率计算:根据输入功率和输出功率计算设备的效率。

　　频谱分析:分析功率消耗的频率成分，识别潜在的谐波问题。

　　五、实际应用案例

　　33509B与功率分析仪的组合在众多领域都有广泛应用，例如：

　　电源效率测试:测试电源的效率，优化电源设计。

　　功率放大器测试:测试功率放大器的线性度、效率和输出功率。

　　无线通信设备测试:测试无线通信设备的功率消耗和发射功率。

　　LED照明测试:测试LED灯的功率消耗和光效。

　　是德33509B任意波形发生器与功率分析仪的联用，为工程师和科研人员提供了一种高效、精准的测试解决方案。通过合理的仪器选择、有效的连接方式和数据分析方法，可以显著提升测试效率，并获得可靠的测量结果，从而推动电子产品研发和生产的进步，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
