IT6000C可编程直流电源任意波形发生器功能电池 IV 曲线模拟器

很多搭配电池使用的产品厂家在研究开发设计时，由于搭配的电池种类不同，充 电特性曲线不同，要同时准备多种电池是有难度的。另外，由于电池是非线性的， 其温度的影响，充电速度，老化程度，效率等，无法维持相同特性来重复做测试。 最重要的，大容量电池占体积，使用后老化，更换需要不少成本，加上若电池损 坏，不小心过充或过放电会有火灾的危险。所以在实验室中，不建议设置大容量 电池，应该使用电池模拟器进行测试。

电池模拟器要模拟一个真实的电池，有一个很重要的测试就是实际工况模拟。例 如电动汽车电池模拟时，我们就必须模拟一个真实的道路工况来测试相关搭配电 池使用的产品。例如汽车系统内的马达驱动器，OBC，DD 转换器，或是储能系统 内的转换器（PCS），直流母线上的产品等。这就要求电池模拟器能够导入实际 道路工况下的 IV 曲线，以测试相关产品性能。

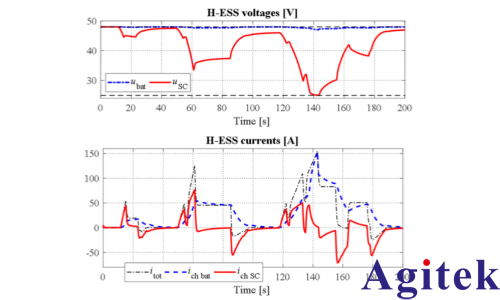

一段复杂的道路工况 IV 曲线可能由成千上万个点组成，点数越多，模拟的道路 工况就越复杂。我们来看下面张图。这是一个客户所需要模拟的电池 IV 曲线。 红色曲线是我们需要模拟的实际电压电流波形。这段曲线持续 200s，由 10 万个 点组成，每个点的时间间隔为 0.2ms。普通直流电源根本无法一次性导入 10 万 个数据。所以我们需要用艾德克斯 IT6000C 系列直流电源来实现这个电压电流曲线的模拟。

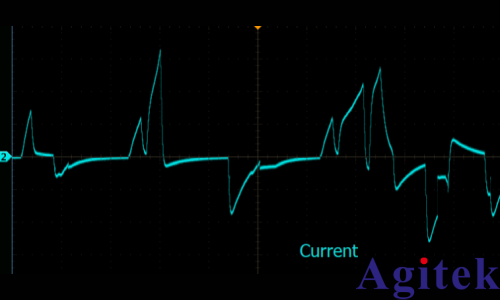

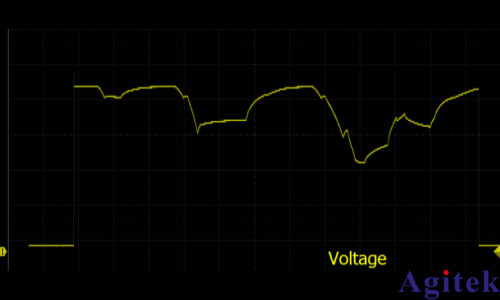

艾德克斯 IT6000C 系列双向直流电源可以模拟输出电流或灌入电流。灌入的 电流可以再生利用，提高使用效益节约成本。且所需的电压和电流都可以 分别控制，并且可以通过控制软件或前面板的 USB 接口外部导入数据点， 一次性上传到设备的存储器中。实际艾德克斯 IT6000C 系列可以一次性支持更 多数据的导入，方便客户内建不同电池模型，以适应不同产品的测试需要。 我们将这 10 万个点的数据进行处理，以 CSV 文件格式导入设备中，实际效 果如下。

波形的还原效果满足客户要求。 IT6000C 系列电压范围 80V 至 2250V，可扩充电流，客户可依照要模拟的电 池组规格调整设备的并联状态，增加了使用者使用设备上的弹性。同时具 备无接缝式充放电转换功能，模拟电池实际使用状态用于双向零部件测试。 能源回收**化利用，大大节省了客户的使用成本提高测试效率。
