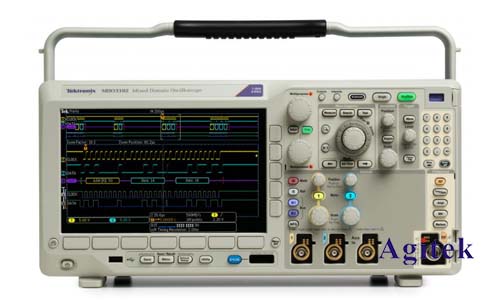

泰克MDO3014示波器在信号完整性测试中的应用
在当今高速数字电路设计中,信号完整性问题已成为制约系统性能和可靠性的关键因素。高速数据传输速率、复杂的电路板布局以及日益缩小的器件尺寸都加剧了信号完整性挑战。为了确保系统稳定可靠地运行,必须对信号完整性进行严格测试和分析。泰克MDO3014混合域示波器,凭借其卓越的性能和丰富的功能,成为工程师在信号完整性测试中得力的助手。
一、MDO3014的关键特性及其在信号完整性测试中的优势:
MDO3014是一款混合域示波器,它集成了示波器、逻辑分析仪、协议分析仪等多种功能于一体。这使得它能够同时进行模拟信号和数字信号的采集和分析,从而更全面地评估信号完整性。其主要优势体现在以下几个方面:
高带宽和采样率:MDO3014的高带宽和采样率能够精确捕捉高速数字信号的细节,例如快速的上升沿、下降沿和细微的信号畸变,这些都是影响信号完整性的关键因素。这对于测试高速串行接口,例如PCIe、SATA、USB 3.0等至关重要。
强大的触发功能:精准的触发功能是进行信号完整性测试的关键。MDO3014提供了多种触发模式,包括边缘触发、脉宽触发、逻辑触发等,能够精确地捕捉到感兴趣的信号事件,从而提高测试效率和准确性。例如,在分析抖动时,精确的触发能够确保测量结果的可靠性。
丰富的测量功能:MDO3014内置了丰富的自动化测量功能,例如上升时间、下降时间、过冲、下冲、抖动、眼图面积等,能够快速、准确地对信号完整性参数进行测量,减少了手动计算的误差。
混合信号分析能力:MDO3014的混合信号分析能力能够同时分析模拟信号和数字信号,这对于理解信号完整性问题的原因至关重要。例如,可以同时观察到数字信号的畸变和相应的电源电压变化,从而找出问题的根源。
便捷的软件操作:MDO3014配备了直观的软件界面,简化了测试流程,提高了测试效率。用户可以轻松地进行各种设置、测量和分析,即使是缺乏经验的工程师也能快速上手。
二、MDO3014在具体信号完整性测试项目中的应用:
1.眼图分析:眼图是评估信号完整性的重要指标,它直观地显示了信号在不同时间点上的幅度分布。MDO3014能够自动生成眼图,并测量眼图的开放度、闭合度、眼高、眼宽等参数,这些参数直接反映了信号的质量和抗干扰能力。
2.抖动测量:抖动是指信号到达时间的随机偏差,它是影响信号完整性的另一个重要因素。MDO3014能够精确测量各种类型的抖动,例如周期性抖动、随机抖动和确定性抖动,并提供详细的抖动分析报告。
3.串扰分析:串扰是指一条信号线上的信号干扰到另一条信号线上的现象。MDO3014能够通过同时采集多路信号,并进行相关的分析来评估串扰的程度,从而帮助工程师优化电路板布局和设计。
4.回波分析:回波是指信号在传输过程中由于阻抗不匹配等原因产生的反射。MDO3014可以通过时域反射测量(TDR)技术来检测回波,并定位回波的源头,帮助工程师解决信号完整性问题。
三、实际案例分析:
假设在一个高速串行数据传输系统中,工程师发现数据错误率较高。使用MDO3014进行测试,发现眼图的开放度较小,抖动较大。通过分析眼图和抖动数据,工程师确定了信号完整性问题的主要原因是电路板布局不合理导致的串扰。通过优化电路板布局,并使用适当的阻抗匹配技术,最终解决了信号完整性问题,降低了数据错误率。
泰克MDO3014混合域示波器凭借其强大的功能和便捷的操作性,成为高速数字信号完整性测试的理想工具。它能够帮助工程师有效地识别和解决信号完整性问题,提高产品可靠性和性能,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
