泰克信号发生器的带宽限制功能

发布日期:2024-12-23 16:44:23         浏览数:

  泰克(Tektronix)作为全球领先的测试测量仪器厂商,其信号发生器产品线以其高精度、高性能和丰富的功能而闻名。其中,带宽限制功能是泰克信号发生器的一项关键特性,它赋予用户对输出信号带宽的精确控制能力,在诸多应用场景中发挥着至关重要的作用。本文将深入探讨泰克信号发生器的带宽限制功能,分析其工作原理、应用场景以及在信号完整性测试和电子设计中的重要性。

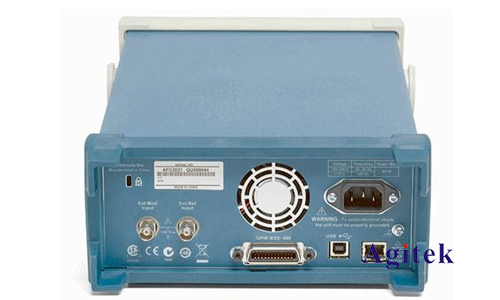

泰克信号发生器的带宽限制功能(图1)

  带宽限制功能的工作原理:

  泰克信号发生器的带宽限制功能通常通过数字信号处理(DSP)技术实现。发生器内部的DSP芯片可以对生成的模拟信号进行实时处理,通过滤波算法等手段,有效地限制输出信号的带宽。用户可以通过仪器的软件界面或前面板按键设置所需的带宽上限值。这个限制并非简单的“截止”,而是更精细的控制,可以根据实际需求选择不同的滤波器特性,例如巴特沃斯滤波器、切比雪夫滤波器等,以达到**的信号整形效果。不同的滤波器特性会影响信号的滚降特性和过渡带宽度,用户可以根据具体的应用选择合适的滤波器类型,以达到**的测试效果。例如,对于需要陡峭滚降特性的应用,切比雪夫滤波器可能更合适;而对于需要平滑过渡带的应用,巴特沃斯滤波器则更理想。

  此外,一些高端的泰克信号发生器还支持可编程带宽限制功能,用户可以根据测试需求,动态调整带宽限制参数,实现更灵活的测试方案。例如,在某些复杂的信号完整性测试中,需要对信号的频谱进行精确控制,逐步改变带宽来观察系统响应的变化。可编程带宽限制功能能够显著提高测试效率和精度。

  带宽限制功能的应用场景:

  泰克信号发生器的带宽限制功能在电子设计和测试领域具有广泛的应用,主要体现在以下几个方面:

  1.信号完整性测试:在高速数字电路设计中,信号完整性至关重要。带宽限制功能可以帮助工程师模拟实际系统中的带宽限制,例如PCB走线、连接器等,从而评估信号在传输过程中的衰减、反射、串扰等现象,进而优化电路设计,提高信号完整性。通过精确控制带宽,工程师可以识别和解决潜在的信号完整性问题,避免系统性能下降甚至失效。

  2.电磁兼容性(EMC)测试:在EMC测试中,需要对设备的电磁辐射进行精确测量和控制。带宽限制功能可以帮助工程师限制测试信号的带宽,从而更精确地测量特定频段的电磁辐射,从而更好地评估设备的EMC性能。

  3.模拟真实环境:许多电子设备需要在特定带宽的环境下工作。泰克信号发生器的带宽限制功能可以模拟这些环境,例如,模拟特定通信信道的带宽限制,从而测试设备在真实环境中的工作性能。

  4.教育和培训:在电子工程教育和培训中,带宽限制功能可以帮助学生理解信号带宽的概念以及其对系统性能的影响。通过实验和模拟,学生可以更深入地掌握相关知识。

  带宽限制功能的优势:

  与传统的被动滤波器相比,泰克信号发生器内置的带宽限制功能具有以下优势:

  更高的精度和可重复性:数字信号处理技术能够提供更高的精度和可重复性,确保测试结果的可靠性。

  更高的灵活性和可编程性:用户可以根据实际需求灵活调整带宽限制参数,实现更精细的控制。

  更便捷的操作:通过仪器的软件界面或前面板按键即可轻松设置带宽限制参数,无需额外配置硬件。

  集成性:带宽限制功能集成在信号发生器内部,无需外接额外的滤波器设备,简化了测试系统。

泰克信号发生器的带宽限制功能(图2)

  泰克信号发生器的带宽限制功能是其一项重要的特性,它为工程师提供了对输出信号带宽的精确控制能力,在信号完整性测试、EMC测试以及其他电子设计和测试应用中发挥着关键作用。通过理解和灵活运用该功能,工程师可以提高测试效率、提升设计可靠性,最终开发出更高性能、更可靠的电子产品,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
