是德MSOX4022A示波器在射频信号测量中的应用

　　在现代电子系统中，射频信号的精准测量对于确保系统性能至关重要。高性能的示波器成为射频工程师不可或缺的工具，而是德(Keysight)MSOX4022A混合信号示波器凭借其强大的功能和高精度性能，在射频信号测量领域占据着重要的地位。本文将深入探讨MSOX4022A示波器在射频信号测量中的应用，并结合实际案例进行分析。

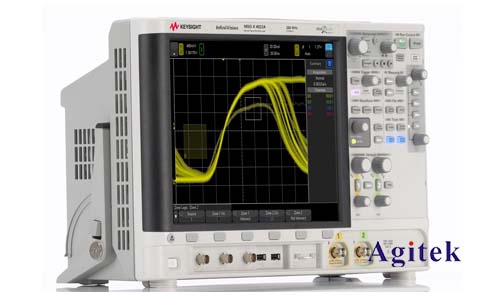

　　MSOX4022A是一款混合信号示波器，这意味着它集成了示波器和逻辑分析仪的功能。这使其能够同时捕获和分析模拟信号和数字信号，这在许多射频应用中至关重要。例如，在设计高速串行数据链路时，工程师需要同时观察模拟信号的完整性和数字信号的误码率。MSOX4022A的混合信号采集能力使得这种同步测量成为可能，大大提高了调试效率。

　　在射频信号测量中，MSOX4022A的优势体现在以下几个方面：

　　高带宽和采样率:MSOX4022A拥有足够的带宽和采样率，能够准确地捕获和显示高速射频信号的细节，例如信号的上升沿、下降沿以及信号中的噪声和失真。这对于分析信号完整性和进行精确的时域测量至关重要。高采样率尤其在分析高频信号的瞬态特性时具有优势，能够捕捉到细微的信号变化。

　　强大的触发功能:精确的触发功能是进行有效射频测量的关键。MSOX4022A提供了多种触发模式，例如边沿触发、脉冲宽度触发和模式触发，能够根据具体的应用场景选择合适的触发方式，从而确保只捕获感兴趣的信号。这对于在复杂信号环境中分离和分析特定的射频信号至关重要。例如，在测试无线通信系统时，可以根据特定的调制模式进行触发，从而有效地分析信号的质量。

　　丰富的测量功能:MSOX4022A内置了丰富的测量功能，例如上升时间、下降时间、脉冲宽度、振幅、频率等，能够快速准确地对射频信号进行各种参数的测量。此外，它还支持自动测量功能，可以自动识别和测量多个信号参数，大大提高了测量效率。

　　频谱分析功能:许多现代示波器都集成了频谱分析功能，MSOX4022A也不例外。通过频谱分析功能，工程师可以分析信号的频谱特性，例如信号的频谱带宽、谐波失真以及噪声水平。这对于评估信号的质量和进行频谱分析至关重要。

　　眼图分析功能:在高速串行数据链路的设计和测试中，眼图分析是一个非常重要的工具。MSOX4022A提供了强大的眼图分析功能，可以清晰地显示信号的眼图，并计算眼图的各项参数，例如眼图高度、眼图宽度以及眼图开放度。这些参数可以用来评估信号的质量和可靠性。

　　应用案例：

　　信号完整性测试:MSOX4022A可以用于测试高速串行数据链路的信号完整性。通过观察信号的上升沿、下降沿和过冲，工程师可以判断信号是否满足设计要求。

　　误码率测试(BER):结合相应的测试设备，MSOX4022A可以进行误码率测试，评估数据传输的可靠性。

　　无线通信系统测试:MSOX4022A可以用于测试各种无线通信系统，例如Wi-Fi、蓝牙和5G系统，分析信号的频谱特性、调制特性和信号质量。

　　是德MSOX4022A混合信号示波器凭借其高带宽、高采样率、强大的触发功能和丰富的测量功能，在射频信号测量领域展现出卓越的性能。它能够满足各种射频应用的需求，为工程师提供精确、高效的测量工具，有效地提高研发效率，确保产品质量，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
