是德矢量网络分析仪的信号滤波功能

发布日期:2024-12-24 16:26:10         浏览数:

  近年来,随着电子设备日益复杂化和小型化,对测试测量仪器的精度和效率要求也越来越高。矢量网络分析仪(VNA)作为射频和微波测量领域的关键设备,其性能直接影响着产品研发和生产的效率。而信号滤波功能作为VNA的一项重要功能,在提升测量精度和效率方面扮演着至关重要的角色。本文将深入探讨是德矢量网络分析仪的信号滤波功能,分析其原理、应用以及对测试结果的影响。

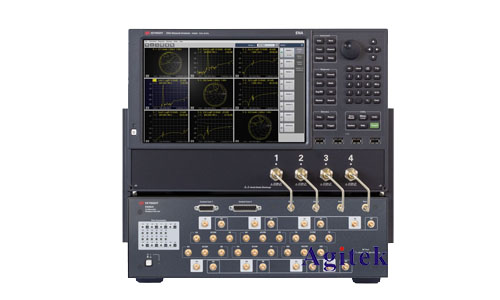

是德矢量网络分析仪的信号滤波功能(图1)

  一、信号滤波功能的工作原理

  是德矢量网络分析仪的信号滤波功能主要通过内置的各种滤波器来实现。这些滤波器可以根据不同的应用需求选择,例如低通滤波器、高通滤波器、带通滤波器以及带阻滤波器等。其工作原理是利用滤波器的频率响应特性,将需要测量的信号频段保留,同时抑制或衰减不需要的信号成分,例如噪声、谐波、干扰等。滤波器的选择取决于待测信号的频率范围以及需要抑制的干扰信号的频率范围。是德的VNA通常提供多种滤波器的选择,用户可以根据实际情况进行灵活配置,以获得**的测量结果。

  在实际应用中,滤波器的选择并非一概而论。例如,在测量高频信号时,需要选择具有较高截止频率的滤波器;而在测量低频信号时,则需要选择具有较低截止频率的滤波器。此外,滤波器的品质因数(Q值)也影响着滤波器的性能。高Q值的滤波器具有更陡峭的滚降特性,可以更有效地抑制带外干扰,但同时也可能导致信号失真。因此,选择合适的滤波器需要综合考虑各种因素,并进行实际测试和验证。

  二、不同滤波类型的应用场景

  1.低通滤波器:用于去除高于设定截止频率的噪声和干扰,保护后续电路免受高频信号的干扰,常用于测量低频信号或抑制高频噪声。

  2.高通滤波器:用于去除低于设定截止频率的噪声和干扰,例如电源干扰或低频噪声,常用于测量高频信号或抑制低频噪声。

  3.带通滤波器:只允许特定频段的信号通过,抑制其他频段的信号,常用于选择性地测量特定频率的信号,提高信噪比,例如选择性地测量某个谐波成分。

  4.带阻滤波器:抑制特定频段的信号通过,允许其他频段的信号通过,常用于去除特定频率的干扰,例如抑制电源干扰或特定频率的噪声。

  三、信号滤波功能对测量结果的影响

  适当的信号滤波可以显著提升测量精度和效率。它能够有效抑制噪声和干扰,提高信噪比(SNR),从而获得更准确的测量结果。例如,在测量低电平信号时,噪声的影响尤为显著,而有效的滤波可以有效降低噪声的影响,提高测量精度。此外,信号滤波还可以减少谐波和互调产物的影响,提高测量结果的可靠性。

  然而,过度滤波也可能导致信号失真,从而降低测量精度。因此,选择合适的滤波器以及设置合适的滤波参数至关重要。用户需要根据实际测量需求以及待测信号的特点,选择合适的滤波器类型和参数,并通过实验验证以获得**的测量结果。是德的VNA通常配备先进的软件工具,可以帮助用户进行滤波器的选择和优化。

  四、是德矢量网络分析仪的滤波功能优势

  是德作为业界领先的测试测量仪器厂商,其矢量网络分析仪的信号滤波功能具有多项优势:

  高性能滤波器:采用先进的滤波器技术,具有高选择性、低插入损耗和良好的线性度,能够有效抑制各种噪声和干扰。

  灵活的滤波器选择:提供多种类型的滤波器,用户可以根据实际需求进行灵活选择,以满足不同的测量要求。

  先进的软件控制:通过友好的软件界面,用户可以轻松设置和控制滤波器的参数,并进行实时监控。

  自动滤波功能:某些型号的VNA提供自动滤波功能,可以根据待测信号自动选择合适的滤波器和参数,进一步简化测量过程。

  与其他功能集成:信号滤波功能可以与其他功能,例如扫频、追踪、以及错误矢量校正等,紧密集成,进一步提高测量效率和精度。

是德矢量网络分析仪的信号滤波功能(图2)

  是德矢量网络分析仪的信号滤波功能是提升测量精度和效率的关键。通过合理选择和使用滤波器,用户可以有效抑制噪声和干扰,提高信噪比,获得更准确可靠的测量结果。理解不同滤波器的特性和应用场景,并熟练掌握VNA的滤波功能设置,对于高效准确地进行射频和微波测量至关重要,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
