如何正确使用频谱分析仪测试谐波

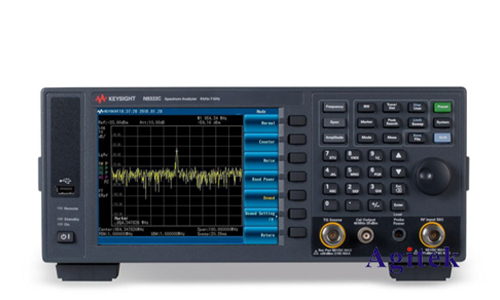

　　频谱分析仪是进行频域分析的必备工具，其在测量信号谐波方面具有无可替代的作用。本文将深入探讨如何正确使用频谱分析仪测试谐波，涵盖频谱分析的基本原理、测量谐波的必要性以及频谱分析仪的关键性能指标。

　　一、频域分析与谐波测量

　　与时域分析（例如使用示波器观察信号的幅度、周期和相位随时间的变化）不同，频域分析关注的是信号在不同频率上的能量分布。傅里叶变换是频域分析的核心，它揭示了任何复杂波形都可以分解成一系列不同频率、幅度和相位的正弦波的叠加。这种分解能够清晰地展现信号的频谱成分，包括基波和各种谐波。

　　谐波是指频率为基波频率整数倍的信号分量。例如，一个1MHz的基波信号，其谐波分别为2MHz、3MHz、4MHz等等。这些谐波的产生通常源于非线性效应，例如功率放大器、开关电源等器件中的非线性失真。谐波的存在会造成信号失真，干扰其他通信系统，甚至引发电磁干扰（EMI）。因此，准确测量谐波对确保系统性能和电磁兼容性至关重要。

　　二、为什么要测量谐波？

　　谐波测量在多个领域都扮演着关键角色：

　　无线通信:在蜂窝通信、广播电视等无线通信系统中，必须严格控制发射信号的谐波成分，避免对其他系统造成干扰。带外辐射和杂散辐射是重要的考量因素，频谱分析仪能够精确测量这些有害辐射的功率和频率。

　　信号完整性:在数字通信和电子系统中，谐波失真会影响信号的质量，导致数据错误或系统故障。通过谐波测量，可以评估系统的线性度，并识别导致失真的元器件或电路。

　　电磁兼容性（EMC）:根据相关法规，电子设备的电磁辐射必须符合一定的标准。频谱分析仪可以测量设备的辐射谐波，确保其符合EMC要求，避免对周围环境造成电磁干扰。

　　音频系统:在音频领域，谐波失真会影响声音的品质。频谱分析仪可以用来分析音频设备的谐波失真，评估其音质。

　　三、频谱分析仪的性能指标及其对谐波测量的影响

　　正确使用频谱分析仪进行谐波测量，需要理解其关键性能指标：

　　频率范围(Frequency Range):频谱分析仪能够测量的最高和最低频率。选择频率范围时，需确保其能够覆盖基波频率及其所有需要测量的谐波频率。

　　频率分辨率(Frequency Resolution):频谱分析仪区分两个相邻频率的能力，通常由分辨率带宽(RBW)决定。较小的RBW能够更好地分辨紧密相邻的谐波，但会降低测量速度。选择RBW需要权衡分辨率和测量速度。

　　分析带宽(Analysis Bandwidth):频谱分析仪能够同时处理的信号带宽。对于宽带信号，需要选择合适的分析带宽才能准确测量其频谱。选择过小的分析带宽会造成信号截断，而选择过大的分析带宽会增加噪声的影响。

　　频率精度(Frequency Accuracy):频谱分析仪频率测量结果的准确性。高频率精度对于精确测量谐波频率至关重要。

　　幅度精度(Amplitude Accuracy):频谱分析仪幅度测量结果的准确性。高幅度精度对于精确测量谐波幅度，特别是计算基波与谐波的功率比（通常用dBc表示）至关重要。这对于评估谐波失真程度至关重要。

　　扫描速度(Sweep Speed):频谱分析仪扫描整个频率范围的速度。较快的扫描速度能够加快测量过程，但可能降低测量精度。

　　在测量谐波时，需要根据具体应用选择合适的RBW。较窄的RBW能提供更好的频率分辨率，从而更准确地识别和测量谐波，但会延长扫描时间。较宽的RBW能加快测量速度，但会降低频率分辨率，可能导致相邻谐波无法区分。

　　四、谐波测量的步骤及注意事项

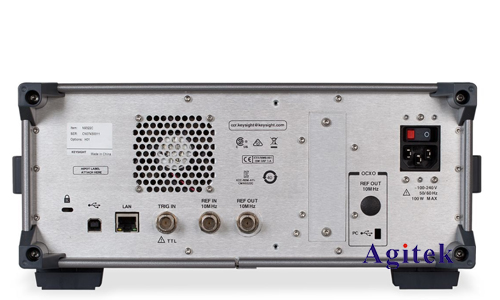

　　1.连接：正确连接频谱分析仪与被测设备，注意阻抗匹配，避免反射和信号损失。

　　2.设置：根据被测信号的频率范围和预期谐波含量，设置合适的频率范围、RBW、视频带宽(VBW)和扫描时间。一般来说，VBW应大于或等于RBW。

　　3.测量：启动扫描，观察频谱图，识别基波和各个谐波分量。

　　4.数据分析：记录基波和各个谐波的频率和幅度，计算谐波失真度（通常用THD表示）或基波与谐波的功率比(dBc)。

　　5.结果报告：整理测量结果，并结合相关的标准或规范进行分析，判断是否符合要求。

　　正确使用频谱分析仪测试谐波需要对频谱分析原理、频谱分析仪的性能指标以及谐波测量的步骤有深入的理解。选择合适的仪器参数，并遵循规范的测量流程，才能获得准确可靠的谐波测量结果，从而保证系统的性能和电磁兼容性。需要注意的是，实际应用中可能需要结合其他测试方法和工具，例如网络分析仪，才能全面评估系统的性能，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
