泰克AFG31000 系列任意函数发生器如何创建任意波形

仪器可以输出存储在内部存储器或 USB 闪存驱动器中的任意波形。 要创建任意波形：

1. 在触摸屏上选择基本。

2. 向上滑动触摸屏底部的箭头，然后选择 ArbBuilder 选项卡。

3. 选择新建。

4. 选择波形创建方式：手绘、水平、垂直或点。

5. 创建波形后，选择文件。

6. 选择另存为以更改名称并保存波形。

7. 也可以保存文件，并选择发送以查看您选择的通道上的波形。

8. 向下滑动 ArbBuilder 区域，以查看您在所选通道上创建的波形。

创建标准波形 您

可以使用 ArbBuilder 工具创建波形。可以通过从标准函数列表中选择、使用公式编辑器（使用公式 创建波形（第 99 页））或绘制波形（使用 ArbBuilder 绘制波形（第 108 页））来创建新波形。

创建标准波形

1. 从“波形”选项卡中选择新建波形

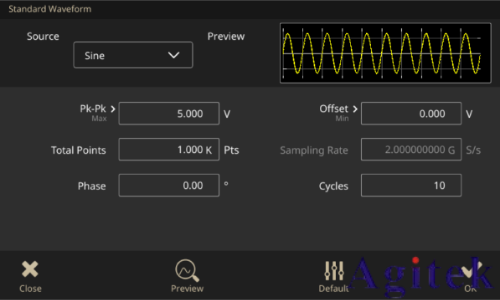

2. 从“功能”下拉菜单中选择标准波形。您可以选择正弦波、方波、三角波、脉冲、噪声、Sin(x)/x 、直流、扫描、洛伦兹、ExpRise 和 ExpDecay 波形。

3. 根据需要调整垂直和水平参数。

4. 选择“预览”按钮以查看波形。

5. 出现提示时，选择确定或取消退出窗口。

6. 选择保存或另存为以保存波形，或单击关闭以关闭波形。

 7. 选择发送。

8. 在“发送”选项卡下，选择至 CH1 或至 CH2，将此波形发送至通道 1 或通道 2。

使用公式创建波形

您可以使用 ArbBuilder 中的公式编辑器生成波形。

公式编辑器是一个 ASCII 文本编辑器，允许您使用波形编程语言 (WPL) 创建、编辑、加载波形定义及 将其编译到波形中。使用 WPL 从数学函数生成波形、在两个或更多波形文件之间执行计算，以及使用 循环和条件分支命令生成波形值。编译公式文件以生成所描述的波形。 公式文件是您在公式编辑器中创建和编辑的文本文件。选择新公式以打开公式编辑器。将显示含公式组 成部分的软键盘。

使用公式编辑器创建波形

1. 选择 ArbBuilder > 文件，并选择新建公式图标以打开公式编辑器。

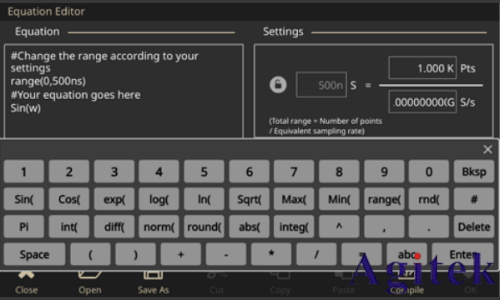

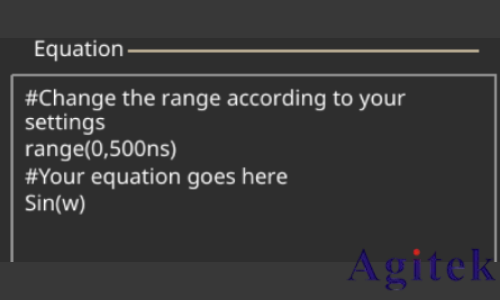

2. 在“公式编辑器”窗口中，输入文本以构建波形公式。例如，在公式输入框中键入 Sine(w)。

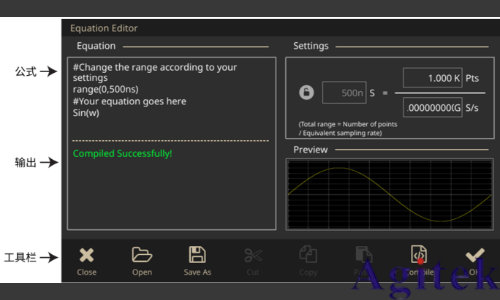

3. 单击编译以在预览框中生成波形。将在“输出”框中显示“已成功编译”，并且“预览”框中将显 示日志波形。如果输入无效的公式，“输出”框将显示一条错误消息，并且公式输入框中包含错误 的行将变为红色。

4. 单击确定以可编辑模式显示波形，或单击取消以取消操作。

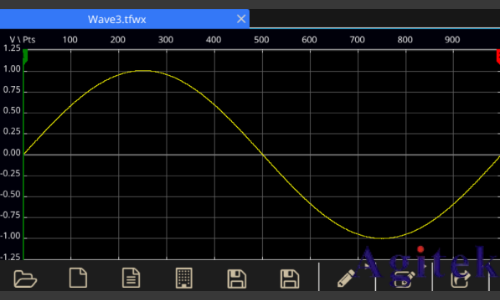

5. 您将看到正弦波形。您可以对其进行编辑、保存，或将其发送到通道 1 或 2。

保存波形公式

1. 按照使用公式创建波形（第 99 页）中的步骤 1–3 创建波形公式。

2. 2. 此时会显示 Windows 的另存为对话框。 输入文件名，并选择确定进行保存。公式文件将保存为 .eqa 格式文件。

打开公式文件

1. 在“公式编辑器”窗口中，选择公式编辑器工具栏。

2. 选择现有波形公式文件，然后单击打开。

编辑公式文件

在“公式编辑器”窗口中，您可以执行以下操作来修改公式：

▪ 剪切。突出显示要剪切的公式部分，然后选择剪切。

▪ 复制。突出显示要复制的公式部分，然后选择复制。

▪ 粘贴。突出显示要粘贴的公式部分，然后选择粘贴

▪ 使用键盘或“命令类别”键盘直接编辑文本。
