泰克AWG5200 系列任意波形信号发生器

本手册介绍 AWG5200 系列仪器包含下列仪器：

■ AWG5202 双通道任意波形发生器

■ AWG5204 四通道任意波形发生器

■ AWG5208 八通道任意波形发生器

主要功能

下表介绍 AWG5200 系列仪器的一些主要功能：

■ 两种工作模式：

■ AWG 模式（任意波形发生器）可播放文件中的任何波形

■ 函数模式可播放基本波形

■ 采样率高达 5 GS/s（10 GS/s 时采用 2x 内插）

■ 每条通道 2 G 样点波形存储深度

■ 定序（带 SEQ 许可）

■ -70 dBc 无杂散动态范围

■ 16 位垂直分辨率

■ IQ 波形数字上变频（带 DIGUP 许可）

■ 同步多台仪器，实现多通道高速 AWG 系统

■ 直观的图形用户界面

■ 可移动硬盘驱动器

■ 支持 USB 2.0 接口（前面）和 USB 3.0 接口（后面）

■ LAN (1000/100/10 Base-T)

■ 电容触屏用户界面

■ Microsoft Windows ® 64 位操作系统

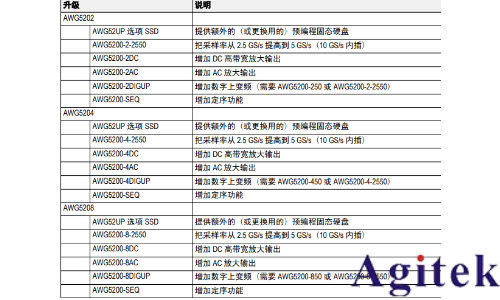

产品升级
