信号发生器谐波与杂散

发布日期:2025-09-12 14:24:19         浏览数:

谐波与杂散

谐波和杂散均是确定性(非随机)信号,它们是在对信号进行混合或分离以便获得输出信号时产生的。这些都是在射频系统中生的多余频率。谐波表现为载波频率的整数倍,而杂散频率则是载波频率的非整数倍。

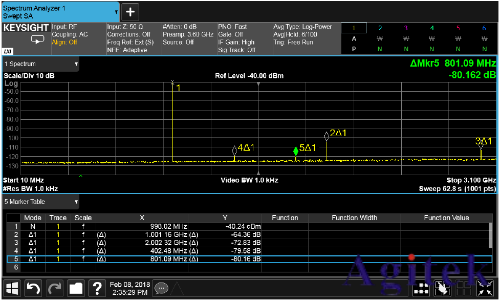

图 1所示的是1 GHz 的载波频率及其谐波和杂散。与基本载波(游标 1)相比,2次谐波(游标 2)为 -64.36 dBc, 3次谐波(游标 3)为 -72.83 dBc。 游标 4 和 5 指示的是毛刺。



信号发生器谐波与杂散(图1)

图 1 信号发生器在1 GHz 时生成的CW连续波信号

测量谐波和杂散需要选择高动态范围的信号分析仪。否则,您所探测到的谐波和杂散可能是来自信号分析仅,而不是来自被测器件(DUT)。

相位噪声

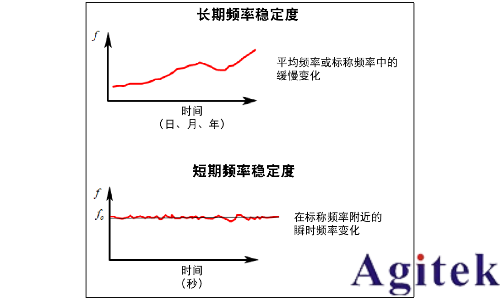

相位噪声是振荡器信号周围噪声频谱的频域视图。它描述的是振荡器的频率稳定性。频率稳定性可以分为两个部分:长期稳定性和短期稳定性,如下面的图2所示。

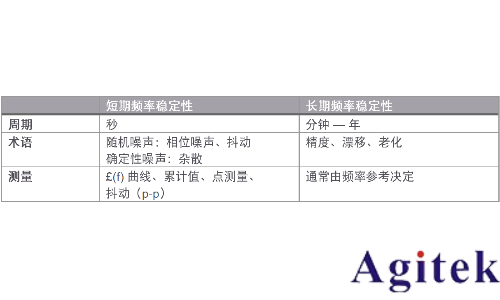

下面的表1显示了长期频率稳定性与短期频率稳定性之间的比较。短期变化会导致相位噪声,而长期漂移会影响精度。

信号发生器谐波与杂散(图2)

图 2 长期和短期频率稳定性


信号发生器谐波与杂散(图3)

表1 长期和短期频率稳定性

定义相位噪声数量,最常用的方法是:在距离主频率的特定频率处,确定1 Hz带宽内所包含的单边带 (SSB) 功率值。请见下面的公式:

信号发生器谐波与杂散(图4)

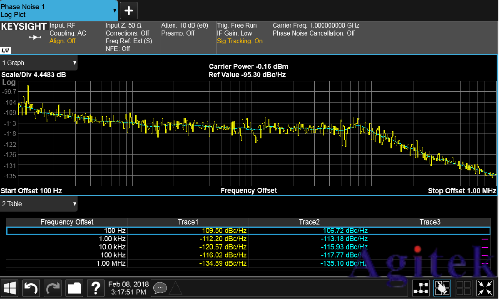

图 3 显示了信号发生器的 SSB 相位噪声测量结果。黄色迹线表示瞬时功率测量结果,而蓝色迹线表示结果平均值。

信号发生器谐波与杂散(图5)

图 3 SSB 相位噪声测量结果,包括对数图和十进制表

要想有效测量相位噪声,您使用的信号分析仪的相位声性能应至少比信号的预期相位声低 10 dB。否则,相位声测量结柴会受到频谱分析仪的本振相嗪的影响。

信号发生器谐波与杂散(图6)

相位噪声有什么作用

了解了相位噪声对测量结果的影响,您可以为测试选择恰当性能的分析仪。相位噪声过高,会掩盖主频附近的微弱信号。

雷达应用

雷达系统需要出色的相位噪声性能。雷达以特定频率发射脉冲,并测量每个返回脉冲的频率变化。根据多普勒效应,可以通过频率变化计算出目标的速度。如果目标移动非常缓慢,那么返回脉冲的频移很小。

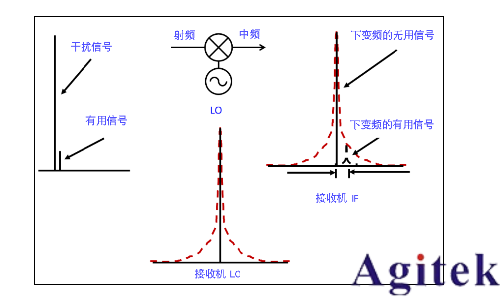

在图4中,移动目标的返回脉冲是“有用信号",固定目标(如地面)的返回脉冲是“干扰信号"。如果有用的下变频信号被相位噪声掩盖,那么雷达接收机就无法识别运动目标。



信号发生器谐波与杂散(图7)

图 4 不良的 LO 相位噪声影响了接收机灵敏度。

数字调制

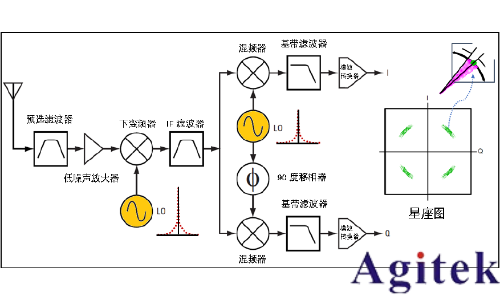

图5 显示了正交相移键控 (QPSK) 数字接收机的简化方框图。LO 信号的相位噪声转换成了混频器的输出。相位噪声导致在星座图上的符号(绿色)发生径向涂抹。对于更高阶调制方案〈如 256 QAM)中间距较小的符号来说,径向涂抹可能会重叠,并会导致接收机灵敏度不佳。

信号发生器谐波与杂散(图8)

图5 简化的数字接收机方框图

正交频分复用 (OFDM)

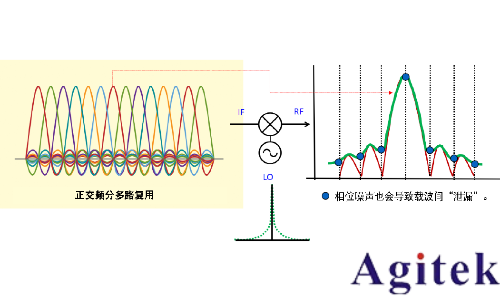

OFDM 是广泛用于宽带数字通信的制方案。OFDM 使用许多较为接近的正交子载波信号来同时传输数据(如图6 所示)。本地振荡器的相位噪声会将子载波的相位噪声扩展到其他子载波,对其他子载波产生干扰。该相位噪声将会导致 OFDM 信号的调制质量降低。

正交颤分多路复用

信号发生器谐波与杂散(图9)

图 6:OFDM 信号使用相位噪声性能较差的本振进行上变频

精密的信号发生器支持您在合成器部分调整相位声,以而降低信号发生器的相位噪声,并帮助评测接收枧设计的灵敏度。
