数字触发技术在罗德与施瓦茨示波器中的应用及优势

这是一篇关于数字触发技术在示波器中的应用及优势的文档，主要介绍了数字触发相较于模拟触发的历史背景、技术架构和显著优势。以下是对这些核心内容的简要概述：

1. 数字触发技术历史:

  罗德与施瓦茨公司率先申请了示波器数字触发技术的专利，并首次在R&SRTO1000示波器中应用。

  数字触发技术已成为罗德与施瓦茨新一代示波器的基本实现方式，包括MXO系列、R&SRTO6和R&SRTP示波器。

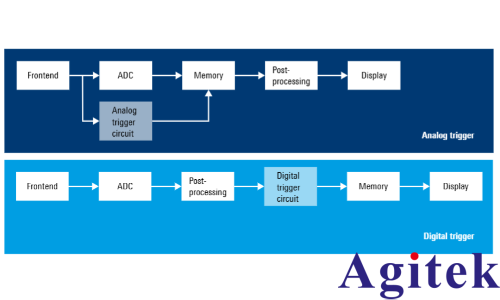

2. 数字与模拟触发架构对比:

  大多数示波器使用模拟触发，信号被分为数据路径和触发路径，触发电路与数据路径分离。

  数字触发架构中，信号路径和触发路径是相同的，触发事件在ADC之后评估，用户可以在示波器显示屏上看到触发信号。

3. 数字触发的优势:

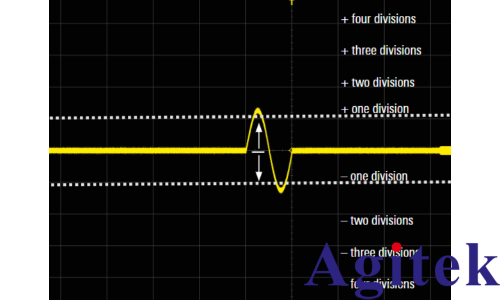

  更高的触发灵敏度：数字触发可以检测到幅度更小的信号，例如MXO 3、MXO4和MXO5系列示波器的触发灵敏度为0.0001 div。

  用户可控制的触发迟滞：数字触发允许用户调整触发迟滞值，以消除噪声引起的误触发或检测信号幅度的微小变化。

  更广泛的滤波器应用：数字触发架构允许滤波器应用于触发路径和信号路径，实现所见即所得。

  HD模式应用于触发：HD模式通过降低带宽提高垂直分辨率，适用于低幅度信号触发。

  插值技术：数字触发利用插值技术提高触发精度，有效消除触发盲区。

  更低的触发抖动：数字触发路径与信号路径一致，减少了触发抖动，例如MXO 3、MXO4和MXO5系列示波器的触发抖动低于1 ps。

4. 如何辨别数字或模拟触发:

  触发灵敏度：如果触发灵敏度低于0.1 div，则示波器具有数字触发。

  用户触发迟滞控制：如果示波器允许用户设置广泛的触发迟滞值，则具有数字触发。

  触发重装时间：如果最小触发重装时间在正常模式下为数十到数百纳秒，则示波器可能具有数字触发架构。

5. 罗德与施瓦茨的数字触发产品:

  MXO 3系列示波器：具有低于1 ps的触发抖动和用户可调节的触发迟滞。

  MXO 4系列示波器：配备MXO-EP（极端性能）ASIC技术，具有同类产品中最高灵敏度的触发。

  MXO 5系列示波器：八通道示波器中触发灵敏度最高，配备MXO-EP ASIC技术。

  R&SRTO6示波器：采用罗德与施瓦茨开发的ASIC，具有0.0001 div的触发灵敏度。

  R&SRTP示波器：包含与R&SRTO6相同的数字触发ASIC，触发在全带宽（高达16 GHz）下运行。

这篇文章为选择示波器时理解数字触发技术的重要性提供了深入的分析，并通过对比数字触发与模拟触发的差异，展示了数字触发在提高触发性能方面的显著优势。
