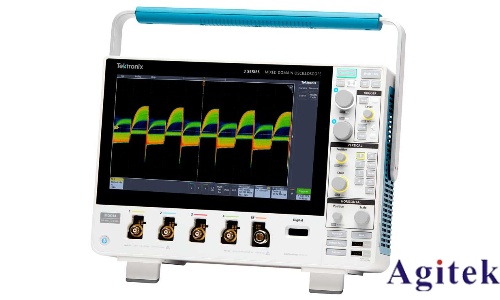

Tektronix 4系列B混合信号示波使用手册

这是一篇关于Tektronix 4系列B混合信号示波器MSO44B和MSO46B快速入门手册的文章，主要介绍了仪器的安全信息、主要特点、操作要求和基本操作指南等内容。以下是对这些核心内容的简要概述：

1. 重要安全信息:

常规安全概要：包括使用合适的电源线、产品接地、断开电源、正确连接和断开连接、遵守终端额定值等。

避免火灾或人身伤害：强调使用专用电源线、确保产品接地、正确操作电源线等。

探头和测试引线：提醒用户连接探头或测试导线前确保电源线已连接至正确接地的电源插座。

2. 主要特点:

带宽和通道：200 MHz至1.5 GHz带宽，4通道和6通道模式，采用FlexChannel输入。

显示和用户界面：13.3英寸高清电容触摸显示屏，针对触摸屏优化的用户界面。

采样率和记录长度：最高6.25 GS/s采样率，所有通道记录长度为31.25M点，可选62.5M记录长度。

高级功能：500,000个波形/秒捕获速率，频谱视图支持频域分析，FastFrame分段内存采集等。

3. 操作要求:

环境要求：工作温度0℃至+50℃，湿度5%至90%（无冷凝），工作海拔最高3,000米。

电源要求：电源电压100V-240VACRMS，±10%，单相，电源频率50/60 Hz，功耗≤400W。

输入信号要求：模拟输入通道最大输入电压300VRMS，数字输入通道最大输入电压±42Vp等。

4. 基本操作指南:

打开仪器电源：连接电源线至仪器和市电电源，按下前面板电源按钮。

确认开机自检：开机后选择辅助功能>自检，确认所有状态为通过。

连接探头：将TPP系列、TekVPI+等探头推入FlexChannel连接器，确保探头完全到位。

配置仪器：包括设置时区和时钟读数格式、运行信号路径补偿(SPC)、连接至网络(LAN)等。

5. 用户界面和控件:

前面板控件：包括采集和光标控件、触发控件、垂直和水平控件等。

后面板连接：包括USB设备端口、USB主控端口、HDMI视频输出、LAN连接器等。

用户界面元素：包括菜单栏、波形视图区域、结果栏、设置栏等。

6. 测量和配置:

添加通道波形：将信号连接至通道输入，点击未激活通道按钮添加通道波形。

自动设置：通过分析信号特征自动显示触发波形，进一步调整触发和水平设置。

配置触发：选择触发类型和条件，设置触发电平和斜率等。

添加测量和绘图：选择测量源和类别，添加测量绘图如直方图和频谱图。

7. 维护和清洁:

清洁仪器：使用柔软的干棉布清洁外部，必要时用75%的异丙基酒精溶液清洁。

下载并安装固件：从Tektronix网站下载最新固件，复制到U盘并插入示波器安装。

安装选件升级许可证：下载许可证文件，复制到U盘并插入示波器安装。

这篇文章为用户提供了Tektronix 4系列B混合信号示波器MSO44B和MSO46B的基本操作指南，通过详细的安全信息、主要特点、操作要求和基本操作介绍，帮助用户快速上手并安全使用该仪器。
