信号发生器的使用方法

       信号发生器可以输出什么波形

信号发生器是一种常见的电子测试设备，它能够生成各种波形以用于电路设计、测试和分析。根据具体型号和功能，Rigol信号发生器（如 Rigol DG 系列）通常可以输出以下几种波形：

连续波形

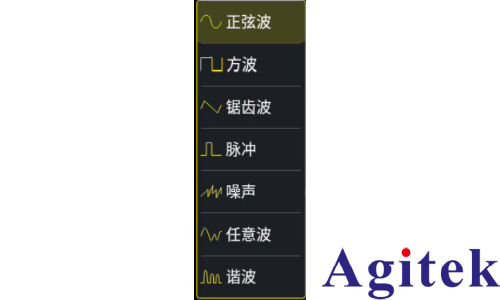

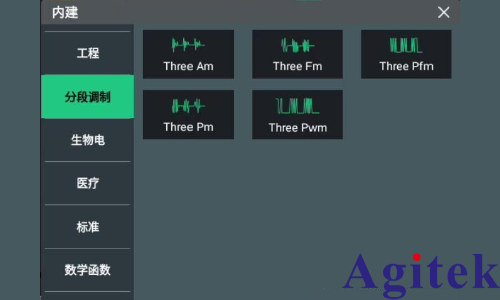

连续波形通常包括正弦波、方波、锯齿波、脉冲波、噪声、任意波、谐波等。其中任意波可以调用机器内建波形，如工程波形、医疗波形、三角函数等等。谐波可以通过编辑多次谐波分量生成需要波形。

调制波形（包括sweep、burst）
调制波形是一种通过改变信号的某些特性（如幅度、频率或相位）以传递信息的波形。这类波形广泛应用于通信系统、电子测试及其他领域，用于表示数据或增强信号的可传输性。

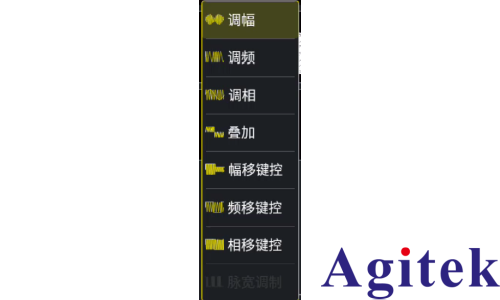

调制波形分为模拟调制和数字调制。模拟调制通常包括幅度调制(AM)、频率调制（FM）、相位调制（PM）、脉宽调制（PWM）。而数字调制则包括幅移键控（ASK）、频移键控（FSK）、相移键控（PSK）、IQ调制。

SWEEP即扫频模式，可以按照一定步进在一个频率范围之间切换输出频率。

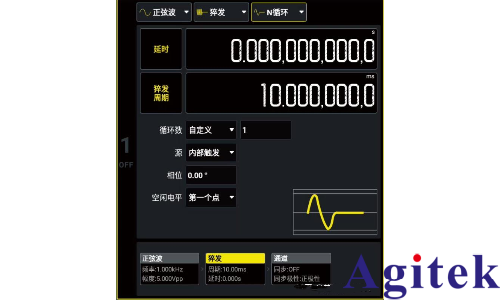

BURST也叫做猝发功能，常用于生成单脉冲信号。

高级波形

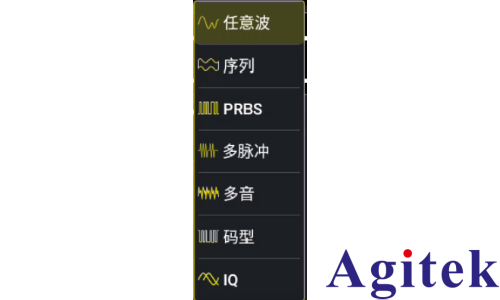

高级波形通常包括任意波、序列、PRBS、多脉冲、多音、码形、IQ调制等可以生成复杂波形的功能。

此处任意波指可以按照逐点进行编辑的波表的波形的功能。

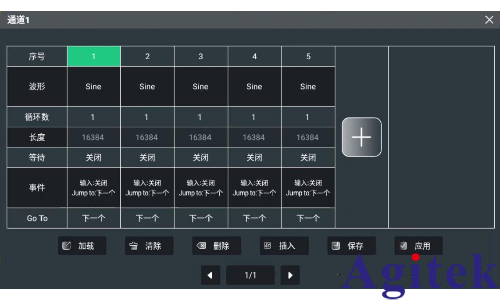

序列是由若干波形片段按顺序排列而成的组合波形。用户可以自定义不同波形片段间的触发事件与跳转动作等。

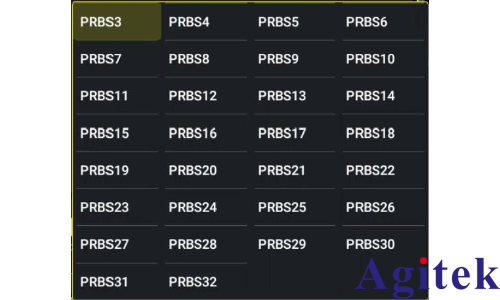

PRBS又称作伪随机二进制序列。可以选择生成不同长度的PRBS波形。

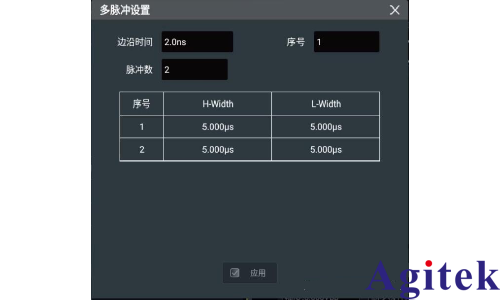

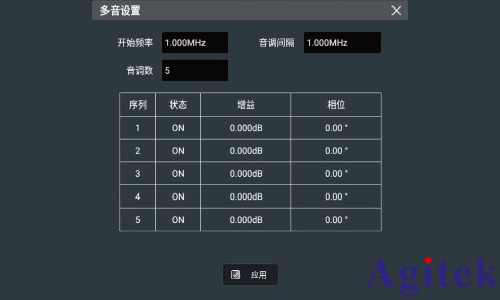

多脉冲信号是由多个脉冲组成的信号序列，用户可以设置多脉信号的脉冲个数以及每个脉冲的 宽度，以满足特定的测试需求。多音波形是由多个不同频率的音调（正弦波）叠加而成的信号，每个音调的开关、幅度和相位 可以独立设置。

多音波形在频域上表现为多个离散的频率分量，具有丰富的频谱信息，被广泛 应用于音频、通信、电力电子等领域的测试测量。

码型发生器可以生成用户自定义的数字信号序列，用于数字电路和系统的调试和验证。

IQ 调制功能中，输入的码元数据通过指定的映射规则（调制）映射成对应的 I（In-Phase，同 相）、Q（Quadrature，正交）两路数据，两路数据再经过载波调制后得到 s(t)信号。

信号发生器有哪些重要参数

连续波

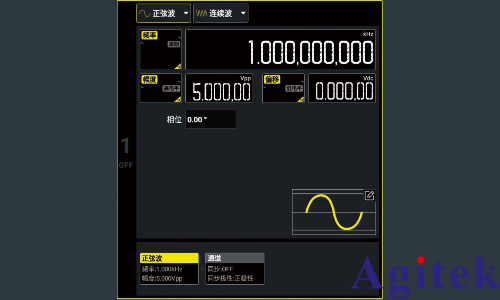

连续波的重要参数主要包括频率（周期）、幅度与偏移（高电平与低电平）、相位等。频率即波形每秒有多少个周期。幅度与偏移决定了信号的最大值与最小值。相位设置则决定了信号输出的起始相位。

调制波形
在调制过程中，有两个主要信号：
载波 (Carrier Signal)：通常是一个高频的正弦波，用于承载信息。
调制信号 (Modulating Signal)：通常是低频信号，包含需要传递的信息。
其中载波通常为连续波形中的正弦波。因此，在调制过程中需要设置的参数主要为调制信号的参数。

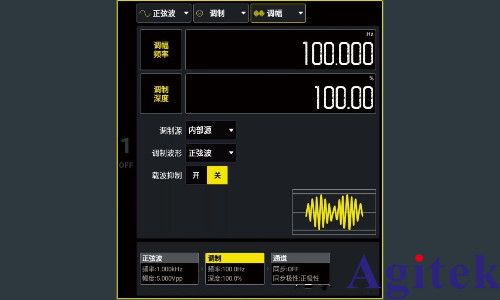

模拟调制以AM调制为例，通常有调制波形，调制频率，调制深度几个参数。其中调制波形为搭载信息的波形类型，可选正弦波、方波等。调制频率则是指调制信号的频率，通常要求大幅低于载波频率。调制深度表示载波变化的程度，以百分比表示。

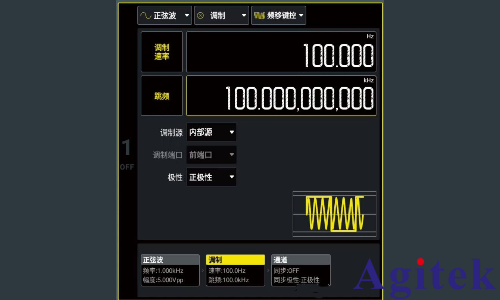

数字调制以FSK为例，要配置的参数包括调制速率和跳跃频率。FSK 调制速率是在使用内部调制源时，输出频率在载波频率和跳跃频率之间“移动”的速率。其中，跳跃频率同样要求与载波频率由较大差距。

SWEEP

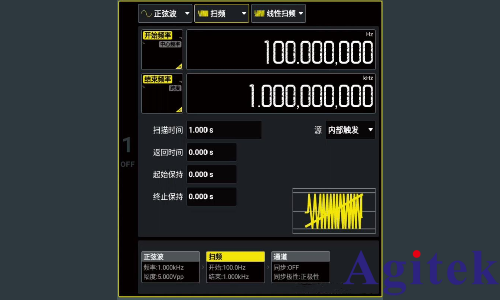

在扫频模式中，信号发生器在指定的扫描时间内从开始频率到结束频率变化输出；支持以线 性、对数和步进三种扫频方式由低频向高频扫描，或者由高频向低频扫描输出；
因此可以知道在SWEEP中，主要参数为开始频率、结束频率与扫描时间。开始频率与结束频率决定了信号源输出信号频率变化的范围。而扫描时间则决定了信号变化的速率。

码型

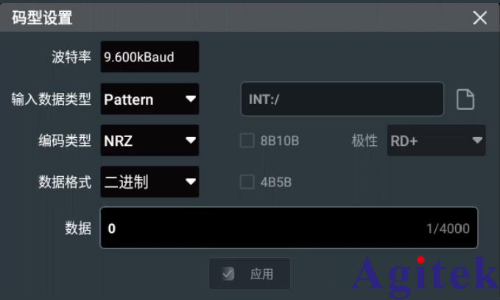

在码型输出中的主要参数包括码型数据与波特率。‌波特率在电子通信领域指的是有效数据信号调制载波的速率，即单位时间内载波调制状态变化的次数。

如何通过信号发生器输出任意波

通过信号发生器输出可逐点编辑的任意波通常分为两种办法，一种是在机器上通过点编辑和块编辑进行编辑，另一种则是通过外部生成导入信号发生器中。而后一种方法又可以分成波表导入和上位机导入。

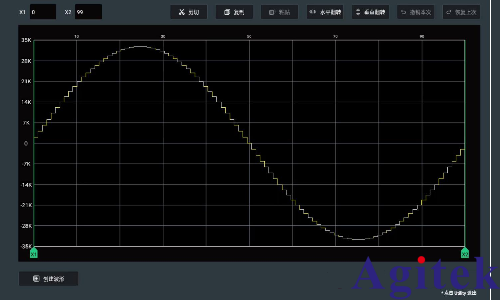

点编辑和块编辑正如其名，通过编辑每一个点或一个区域的电压进行任意波编辑。通常这种方式编辑极其耗费时间。因此RIGOL DG5000Pro把任意波编辑软件也加装到机器上，搭配10.1英寸触控屏，让用户在波形发生器上也能方便地编辑任意波。

波表导入的方法通常用于模拟信号仿真的情况。数据由程序生成，再通过信号发生器输出搭配示波器、频谱仪等仪器对信号进行分析。该方法下输出的波形电压点都十分准确。

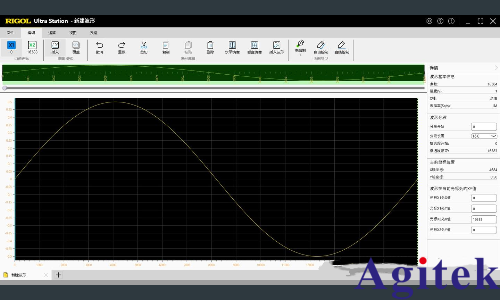

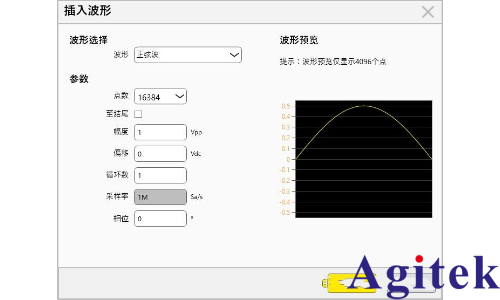

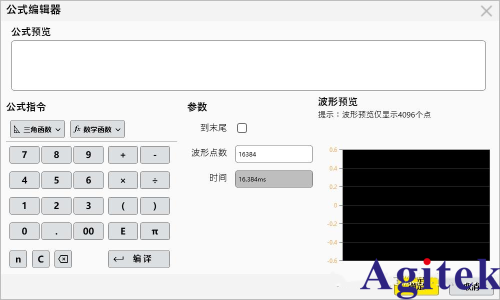

上位机编辑通常通过基础波形与函数编辑拼接起来，因此在输出精确度上往往比不上波表。
