频谱分析仪N9030B在电动汽车电池信号测量中的应用方案

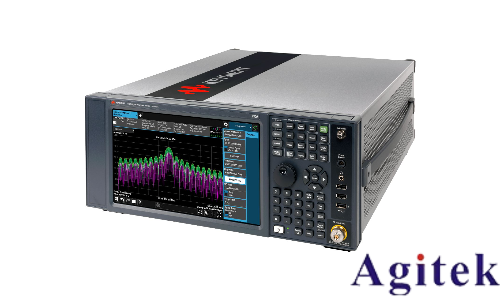

随着电动汽车（EV）产业的迅猛发展，动力电池系统的安全性与稳定性成为了研发与生产中的核心关注点。电池管理系统（BMS）的信号完整性直接关系到车辆的续航与安全。Keysight N9030B PXA信号分析仪凭借其卓越的动态范围、低相位噪声和宽分析带宽，为电动汽车电池信号的精准测量提供了强有力的技术支撑。

一、电动汽车电池信号测量的挑战

电动汽车电池组在充放电过程中，不仅会产生直流电压/电流，还会伴随复杂的电磁干扰（EMI）和高频噪声。这些噪声可能来自BMS的控制信号、DC-DC转换器的开关动作或电机控制器的脉宽调制（PWM）信号。若不加以监测和抑制，这些信号干扰可能导致BMS误判，进而引发安全隐患。

传统的万用表或示波器仅能提供时域波形或简单的电压幅值，难以全面解析信号的频谱构成。而N9030B频谱分析仪能够深入频域，帮助工程师识别电池系统中潜在的干扰源和谐波失真。

二、N9030B的关键测量优势

宽频率范围与高动态范围 N9030B的频率覆盖范围高达3.6 GHz或更高（可选），完全覆盖了电动汽车电池管理系统及周边电子器件（如无线通信模块、传感器）的工作频段。其高动态范围能够同时捕捉强信号和微弱的噪声信号，确保测量结果的准确性。

低相位噪声 在测量电池组微弱的泄漏电流或高频纹波时，低相位噪声特性至关重要。N9030B的低本底噪声能够有效区分真实信号与仪器自身的噪声，避免误判。

实时频谱分析（RTSA）选件 通过选配实时分析功能，N9030B可以捕获电池系统中瞬态的、短时的射频事件（如接触不良产生的火花干扰），这是传统扫频仪无法做到的。

三、具体测量方案与步骤

1. 传导干扰测量（电源线） 将N9030B通过合适的电压探头或电流探头连接到电池组的正负极输出端。

设置参数：设定中心频率和跨度（Span），重点关注DC-DC转换器的开关频率及其谐波（通常在几十kHz到几MHz）。

分析：观察频谱图，识别超出CISPR 25等汽车电子标准限值的频点，并记录其幅度。

2. 辐射干扰测量（近场探头） 使用近场探头探测电池包外壳或线束周围的电磁场。

操作：将探头靠近电池管理系统（BMS）的电路板或连接线。

目的：定位高频辐射源，排查是否存在由于布局不合理导致的电磁泄漏。

3. 调制域分析（针对通信信号） 电动汽车电池通常具备CAN总线或无线通信（如BLE）功能用于状态监控。

利用N9030B的矢量信号分析功能，解调通信信号，测量误差向量幅度（EVM），确保电池数据传输的可靠性。

四、数据处理与故障诊断

N9030B支持通过LAN或GPIB接口进行远程控制，可将测量数据导出至PC进行进一步分析。

对比分析：将实测频谱与标准模板进行对比，生成合规性报告。

趋势监控：在电池老化测试中，持续监测特定频点的噪声幅度变化，评估电池健康状态（SOH）。

五、总结

Keysight N9030B频谱分析仪不仅是射频工程师的利器，更是电动汽车电池研发与质量控制中不可或缺的工具。通过科学的测量方案，N9030B能够帮助工程师深入挖掘电池信号的频域特征，有效提升电动汽车电池系统的电磁兼容性（EMC）和整体性能，为绿色出行保驾护航。
