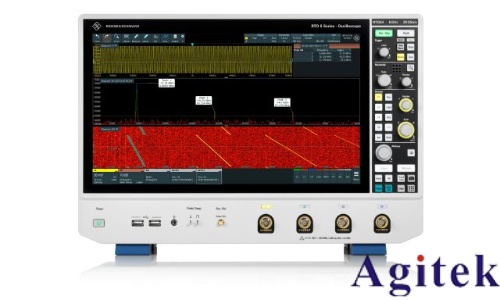

罗德与施瓦茨R&S®RTO64示波器直流电压精确测量指南

罗德与施瓦茨示波器，作为工程师和技术爱好者的得力助手，能够在测量直流电压时提供精确的数据支持。那么，如何使用罗德与施瓦茨的 R&S® RTO64 示波器进行直流电压的精确测量呢？本文将为您详细讲解操作步骤及注意事项，帮助您全面掌握这一技能。

一、连接与基本设置

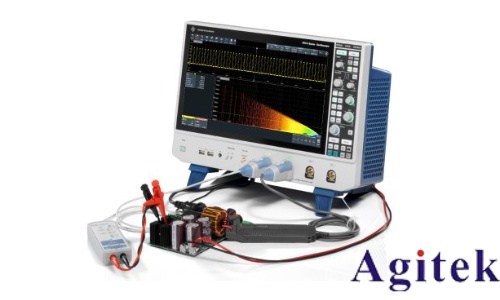

1. 连接探头 ：将示波器探头连接到被测电路。确保探头的接地线连接到电路的地线，信号线接触待测点。根据电压范围选择合适的探头衰减比（如使用 x1 或 x10 衰减比时，需相应调整计算，两者主要在信号衰减比例、输入阻抗、带宽及应用领域上有所区别）。

2. 垂直 / 水平系统基本设置

垂直刻度调节（Volts/Div） ：通过旋转垂直旋钮或触控调节，设置每格电压值（例如 500 mV/div），使波形幅度适中占据屏幕的 60% 至 80%。选择耦合模式 ：

  DC 耦合：保留信号的直流分量，适用于电源纹波测试。

  AC 耦合：滤除直流分量，适合观测交流信号。

水平时基调节（Time/Div） ：旋转水平旋钮调节时间刻度（如 1 μs/div），确保信号周期详细显示。

带宽限制（可选） ：使用 20 MHz 或 250 MHz 带宽限制，可有效抑制高频噪声干扰。

3. 触发设定 ：调节触发电平，使波形稳定显示，选择 “边缘触发” 模式。若信号稳定，可适当关闭触发功能。

二、参数调整与精确测量

1. 垂直刻度设定 ：通过旋钮或菜单调节垂直灵敏度（如每格 500 mV），使波形在屏幕中央清晰显示。若波形超出屏幕范围，增加灵敏度；若波形过小，降低灵敏度。

2. 时基调节 ：设定水平时基（如每格 1 ms），确保波形在时间轴上详细展示。

3. 载入直流电压

观察波形：直流电压在示波器上表现为水平直线。确定零电压线：将输入耦合切换至 “GND”，调节垂直位移旋钮使时基线位于屏幕中央或指定刻度线。

切换回 “DC 模式”，记录波形直线与零电压线之间的垂直距离（单位：格）。

计算电压值：DC 电压（V）= 垂直距离（格）× 垂直灵敏度（V/ 格）。

三、常见注意事项

1. 探头选择 ：进行高压精确测量时需使用专用高压探头，以防设备损坏。

2. 测量范围匹配 ：预估电压范围，选择适当的垂直灵敏度，避免过载或分辨率不足。

3. 环境干扰 ：使用屏蔽电缆避免电磁干扰，必要时启动示波器的带宽限制功能。

4. 数据记录 ：为方便后续分析，及时保存测量数据（如 CSV 格式）。

四、进阶技巧

自测功能 ：利用示波器的自测功能，直接加载 DC 电压值。

校准验证 ：定期使用示波器内置的校准信号确认测量准确性。

噪声处理 ：采用平均采样方法降低随机噪声，提高测量稳定性和准确性。

五、常见问题处理

1. 波形漂移 ：检查接地线连接是否稳定，或调整触发灵敏度。

2. 读数异常 ：确认探头衰减比设置是否正确，或重新校准探头。

罗德与施瓦茨 R&S® RTO64 示波器能高效且多功能地完成 DC 电压的精确测量。操作时务必遵循连接规范，合理配置参数，并注意环境干扰因素。掌握上述步骤和技巧后，您将能准确获取被测电路的直流电压数据，为电路设计和调试提供可靠依据。
