如何验证开关模式电源控制环路稳定性

这是一篇关于如何验证开关模式电源控制环路稳定性的应用指南，主要介绍了现代开关模式电源（SMPS）的闭环响应（CLR）测量方法、频率环路响应分析、注入点选择、注入变压器使用、振幅分析、探测技术以及在不同条件下的稳定性测量等内容。以下是对这些核心内容的简要概述：

1. 现代开关模式电源的测量方法：

 设计现代开关模式电源时需确保其在各种情况下稳定运行。

 传统的负载瞬态测试方法无法覆盖所有操作条件。

 闭环响应（CLR）测试是一种补充方法，可克服传统测试的不足。

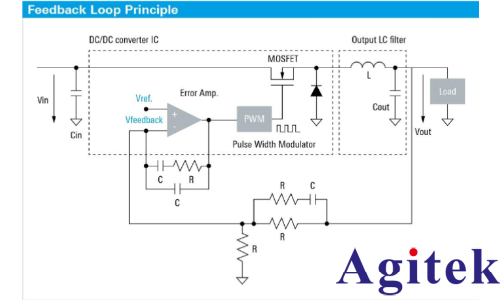

2. 开关模式电源的反馈环路原理：

 电源分为调制器和功率级（包括输出滤波器）的正向路径和误差放大器和补偿网络的反馈路径。

 反馈环路通过检测输出电压并将其与参考值比较，驱动PWM调制器调节输出电压。

3. 频率环路响应分析：

 频率环路响应分析用于评估控制环路的增益和相位。

 使用Bode图显示环路增益和相位信息。

 关键参数包括交叉频率、增益裕度和相位裕度，用于评估系统的稳定性。

4. 选择正确的注入点：

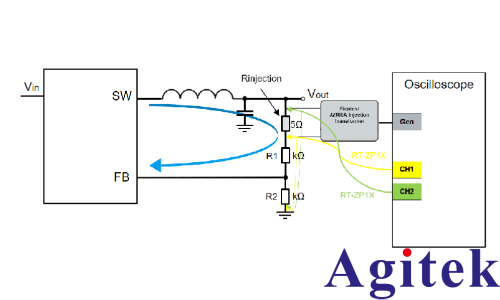

 通过在合适点断开环路并注入扰动信号来测量闭环响应。

 电压注入法适用于阻抗较大的反馈环路。

 选择注入点时需确保环路单一路径，避免平行信号路径。

5. 注入变压器：

 注入变压器用于将小误差信号注入控制环路。

 变压器提供电气隔离，确保安全、信号完整性和设备保护。

 需考虑变压器的衰减、高磁导率铁芯和寄生电容等因素。

6. 振幅分析：

 注入信号的振幅需根据频率进行调整，以优化测量结果。

 在低频段需较大信号振幅，在高频段需较小信号振幅，以避免失真。

 使用示波器的时间域窗口可帮助调整振幅配置文件。

7. 探测技术：

 选择合适的探头对于小信号测量至关重要。

 推荐使用低衰减因子和高带宽的被动探头。

 探头的接地连接应优化，以减少噪声干扰。

8. 在不同条件下的稳定性测量：

 在不同的输入电压、输出电流和温度条件下进行稳定性测量。

 输入电压变化对闭环响应影响较小。

 输出电流变化和输出滤波器效应会影响环路特性。

9. 转换器设计的仿真：

 使用仿真工具预测闭环响应和负载瞬态响应。

 仿真结果与实测结果对比，验证设计的有效性。

 仿真有助于在设计初期识别潜在问题。

10. 输入滤波器对环路稳定性的影响：

  不适当的输入滤波器设计可能导致系统不稳定。

  输入滤波器应适当阻尼以防止振荡。

  通过调整滤波器组件可改善闭环响应。

这篇文章为验证开关模式电源控制环路稳定性提供了详细的测量技术和分析工具，通过这些方法，设计师可以确保电源在各种条件下的稳定运行，减少设计风险和现场故障。
