普源精电新能源汽车车载充电机OBC测试

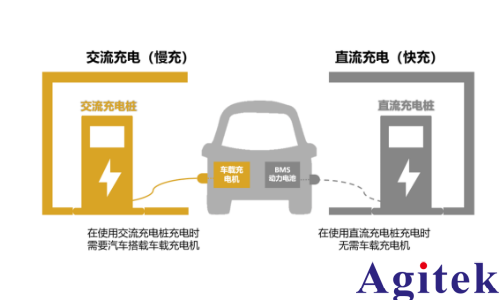

当下，新能源产业蓬勃发展，新能源汽车成了汽车产业发展的一大趋势。车载电源作为新能 源汽车三电核心组件，实现交流市电到电池包，电池包直流输出转换至辅助直流电。车载电 源性能及效率直接关系到电池包实时续航能力，所以车载电源测试尤为重要。 本次客户案例的客户需要进行完整汽车车载充电机OBC测试，基于客户测试场景与实际测试 需求，普源精电为测试解决方案提供了必要的仪器支持。 客户案例 车载充电机OBC测试 车载充电机（OBC，On-board Charger）是指固定安装在新能源汽车上的充电机，具有为 新能源汽车动力电池提供安全、自动充满电的能力。直流充电装置现阶段难以大范围应用， 成本较高，交流充电方式就成为了当前电动汽车主流充电方式之一。使用交流充电桩充电的 新能源汽车需要搭载车载充电机，车载充电机会依据电池管理系统所提供的数据，自动调整 充电时的电流与电压，并将交流充电桩提供的交流电转换为直流电。

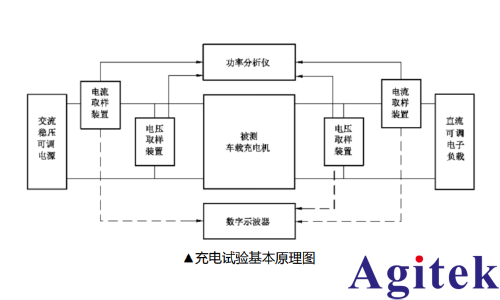

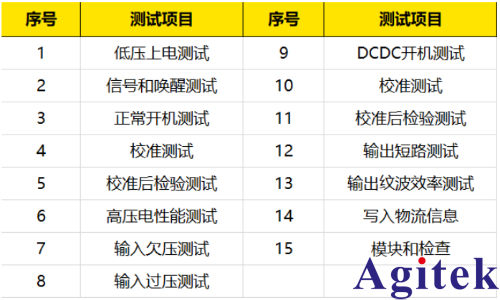

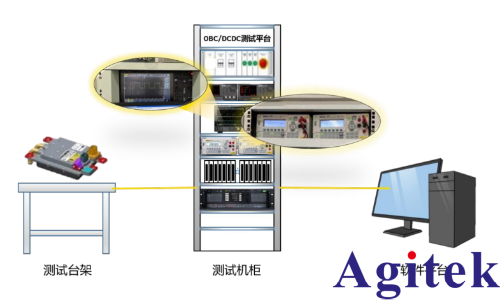

此次客户进行的车载充电机OBC测试，需要进行一系列的自动化测试，以验证产品功能与测 试要求，测试项目包括以下15项：

为实现上述项目测试，需要配置动力源包括直流源、交流源等，还需要示波器、万用表、信 号发生器等测试测量仪器，普源精电针对不同测试项目提供对应仪器支持。

设备清单：

1. 输出纹波效率测试 DHO4000系列

在输出纹波效率测试中，需要将测试设备连接到车载充电器OBC的输出端口，并记录输出电 流的纹波特性数据，如纹波幅值、频率、波形等，要求示波器能够完成纹波及时序测试，且 拥有70MHz以上带宽与4个模拟通道。通过对测试数据的分析和评估，可以确定车载充电器 OBC的输出电流纹波特性是否符合相关标准和要求。

2. 低压上电测试 DP2000系列

低压上电测试主要是为了测试车载充电器OBC启动充电系统的低压稳定性和电源管理能力。 需要使用一个最高可达30V/5A的两通道低压辅助电源来模拟车辆电池的电压，通常使用的测 试电压范围为8V至16V。

3. 信号和唤醒测试 DM3068、DG2000系列

信号测试主要是测试车载充电器OBC是否能正确响应车辆信息系统发出的指令或信号，唤醒 测试主要是测试车载充电器OBC是否能正常从待机状态或休眠状态被唤醒并开始工作。在测 试过程中，需要使用25MHz带宽、100MSa/s采样率的信号发生器模拟车辆信息系统向车载 充电器OBC发出唤醒指令，并使用六位半数字万用表以实现电压、电流数据测量与记录，以 评估产品性能。

4. DCDC开机测试 DP5000系列

DCDC转换器是电动汽车中将高压电池的直流电转换为适用于车辆各种电气设备的直流电的 关键组件。在DCDC开机测试中，测试人员需要检查转换器是否能够正常启动，并且输出电 压、电流是否符合规格要求，需要使用8kW可编程直流电源以提供直流电压输入。

普源精电专注于电子设计、测试、生产、优化，提供为满足客户需求的广泛解决 方案及产品组合，并通过强化在硬件、算法及软件方面的技术实力，紧密对接客户需求和市 场动态，持续探索提升产品应用的行业覆盖性。
