基于数字源表与 ATECLOUD 平台的 IV 曲线自动化测试方案

在电子元器件生产领域，太阳能电池、二极管、三极管等产品的性能验证至关重要，而IV 曲线（电流 - 电压特性曲线）测试是评估其电气性能的核心手段。通过 IV 曲线，可精准获取开路电压（Voc）、短路电流（Isc）、最大功率点（Pmax）等关键参数，直接判定产品是否符合出厂标准。

传统 IV 曲线测试依赖单独数字源表手动操作，不仅需人工记录海量测试数据、手动绘制曲线，还面临大批量测试时效率低下、数据一致性差等问题。为解决这一痛点，本文结合 Keithley 2400/2461 数字源表与 ATECLOUD 自动化测试平台，详细介绍一套 “硬件快速部署 + 软件自动化测试 + 结果智能分析” 的完整 IV 曲线测试方案，实现不影响被测电路正常运行的高效测试。

一、测试方案核心硬件与连接逻辑

1.1 核心硬件选型

本方案选用 Keithley 2400（通用型数字源表，适用于中低功率器件测试）与 Keithley 2461（高精度源表，支持高电压 / 大电流场景，如功率半导体测试）作为核心测试硬件，二者均具备 “电压源 - 电流测量”“电流源 - 电压测量” 双模式，可满足不同类型元器件的 IV 曲线测试需求。

1.2 硬件连接方案（关键：不影响被测电路运行）

由于被测电路的电压、电流受外部电路控制，需采用 **“并联电压测量 + 串联电流测量” 的非侵入式连接方式 **，确保测试过程不干扰电路正常工作，具体接线步骤如下：

电流测量回路连接：将数字源表的 “SOURCE OUT” 端子与 “MEASURE IN” 端子串联接入被测电路的电流回路中（需注意电流流向与源表极性匹配）。此时源表仅作为 “电流测量仪”，不主动输出电压 / 电流，仅通过串联回路实时采集被测电路的工作电流，避免对电路电流特性产生影响。

电压测量回路连接：将数字源表的 “VOLTAGE SENSE” 端子（若为 Keithley 2461，需启用 4 线测量模式）直接并联在被测电路的电压测试点两端（如元器件的正负极）。并联方式不会改变被测电路的阻抗特性，可精准采集电路的实际工作电压，且不影响电压控制逻辑。

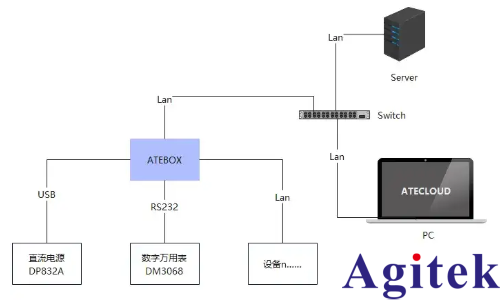

平台通信连接：通过 USB 数据线将数字源表与 ATECLOUD 平台的核心硬件 “ATEBOX” 连接，实现平台对源表的指令控制与数据回传。ATEBOX 作为硬件接口中枢，可同时接入多台源表，支持多工位并行测试。

二、ATECLOUD 平台测试方案搭建

ATECLOUD 平台通过 “可视化拖拽 + 参数配置” 的方式简化方案搭建流程，无需编写复杂代码，仅需按照手动测试逻辑完成步骤配置，即可实现自动化测试。

2.1 项目创建与指令配置

登录 ATECLOUD 平台，进入 “项目管理” 界面，点击 “新增项目”，选择 “源表 IV 曲线测试” 模板，输入项目名称（如 “二极管 IV 曲线测试 V1.0”）及测试参数范围（如电压扫描范围 0-5V、电流测量精度 1μA）。

进入 “方案搭建画布”，平台已封装 Keithley 2400/2461 的标准化指令框（如 “初始化源表”“设置测量模式”“启动扫描测试”“数据存储”），用户只需将指令框按测试流程拖拽至画布，并用 “逻辑连接线” 串联（如 “初始化→设置模式→启动扫描→数据存储”）。

双击各指令框配置参数：例如 “设置测量模式” 中，选择 “电压扫描 - 电流测量” 模式，输入扫描步长（如 0.1V / 步）、扫描速度（如 10ms / 步）；“启动扫描测试” 中，设置数据采样间隔与测试次数（支持单次测试与循环测试）。

2.2 多 PIN 点测试特殊配置（针对芯片类多引脚器件）

若测试对象为芯片等多引脚器件，需在 “通道配置” 界面完成以下操作：

选择与源表连接的测试通道（ATECLOUD 平台支持同时控制 10 个以上通道），为每个通道分配对应的引脚（如芯片的 VCC 脚、GND 脚、信号脚）。

为每个通道独立设置扫描参数（如不同引脚的电压扫描范围、电流保护阈值），确保多引脚同时测试时互不干扰。

启用 “曲线对比” 功能，平台会自动将各通道的 IV 曲线叠加显示，便于快速识别异常引脚。

三、IV 曲线自动化测试流程

3.1 测试启动与过程监控

在 ATECLOUD 平台 “测试执行” 界面，输入被测产品编号（支持批量导入产品序列号），点击 “一键启动”，平台会自动向源表发送测试指令，启动 IV 曲线扫描。

测试过程中，界面实时显示当前电压、电流数据及动态绘制的 IV 曲线，同时标注关键参数（如 Voc、Isc）的实时数值，若出现超量程、过流等异常，平台会立即暂停测试并弹窗报警。

3.2 测试结果智能分析

测试完成后，平台自动生成完整的 IV 曲线图表，图表中会用不同颜色标注 Voc（开路电压，曲线与电压轴交点）、Isc（短路电流，曲线与电流轴交点）、Pmax（最大功率点，曲线中功率最大的点），并计算填充因子（FF=Pmax/(Voc×Isc)）等核心参数。

支持导出原始测试数据（格式包括 Excel、CSV），用户可基于原始数据进一步计算串联电阻（Rs）、并联电阻（Rsh）等衍生参数，满足深度分析需求。

四、自定义报告导出与批量测试优化

4.1 15 秒快速生成专业报告

ATECLOUD 平台提供 “自定义报告” 功能，用户可按以下步骤生成报告：

在 “报告模板” 界面上传预设计的 Word/Excel 模板（模板中可预留曲线插入位、参数表格位）。

通过 “动态数据绑定” 功能，将测试数据（如 IV 曲线、Voc/Isc 数值、合格判定结果）与模板中的预留位置关联。

点击 “生成报告”，平台会在 15 秒内自动填充数据，生成包含测试信息、曲线图表、参数表、分析结论的专业报告，支持 PDF 格式导出。

4.2 批量测试效率提升策略

针对大批量产品测试场景，平台支持以下优化功能：

多工位并行测试：ATEBOX 可同时接入多台源表，平台支持 10 个以上工位并行测试，测试效率随工位数量线性提升。

自动分类存储：批量测试完成后，平台会按工位编号、产品序列号自动分类存储测试数据与报告，避免数据混乱。

合格判定自动化：在 “测试标准” 界面预设合格阈值（如 Voc 需在 3.2-3.4V、FF 需≥0.7），平台会自动对比测试结果与阈值，生成 “合格 / 不合格” 判定，减少人工筛选成本。

五、方案优势总结

非侵入式测试：通过 “串联测电流 + 并联测电压” 的接线方式，确保测试过程不影响被测电路的正常运行，数据真实性高。

全流程自动化：从方案搭建、测试执行到结果分析、报告生成，全程无需人工干预，大幅降低操作成本。

兼容性强：支持 Keithley 2400/2461 等主流数字源表，可适配太阳能电池、二极管、芯片等多类型元器件测试。

效率与精度兼顾：多工位并行测试提升批量测试效率，高精度源表与平台数据处理算法确保测试精度（电流精度可达 1nA，电压精度可达 10μV）。

本方案为电子元器件 IV 曲线测试提供了 “高效、精准、便捷” 的解决方案，尤其适用于生产线上的大批量质量检测场景，可帮助企业提升测试效率、降低人力成本，同时保障测试数据的一致性与可靠性。
