普源精电电池放电测试应用指南

电池放电测试过程中不仅仅需要关注电池的电学参数，电池的温度也是非常重要的一点，因为温度是直接影响锂离子电池的安全性和可靠性的因素之一。除了安全方面，温度也会对锂离子电池的有效容量和放电性能产生很大的影响。在寒冷的冬天电动汽车的性能大幅下降很大程度上和电池在低温环境中的性能下降有关。此外，在实际的使用中，电池往往会遵循电池厂家指定的标准进行充电，充电过程相对更平稳，更可控，然而放电过程却是随着负载的不同会有很大的差异，放电过程一旦产生大量的热量聚集，超过电池允许的工作温度，就会影响其安全性和可靠性。可见对电池在不同温度环境下的放电性能测试和放电过程中的温度变化检测是一个产品开发中不可忽视的重要步骤

1. 电池放电测试工作方式:

   需关注电池的端口电压和放电终止阈值电压，以避免过度放电。

   考虑电池到电子负载之间导线的电阻，使用Sense端子进行电压补偿。

   监测电池温度变化，因为温度直接影响电池的安全性和性能。

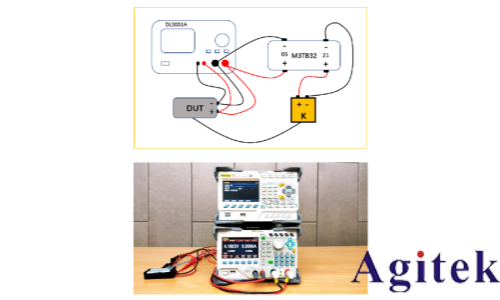

2. 电池放电测试环境搭建:

需要一台DL3000可编程电子负载，如DL3031A。

   配备一个带有保护板的电池组，最好选择带有均衡充电接口的电池组。

   使用M300数据采集/开关系统，配备MC3065(DMM)、MC3120多路复用器模块、接线盒M3TB20、热电偶等。

   将热电偶测温点贴至电池表面，并将热电偶连接至多路复用器接线盒。

   正确连接电池组和电子负载的线缆，包括Sense线缆。

   将电池组的电压测量线路连接至M300系统以检测电压变化。

   可选步骤：监测每节电池的电压，连接至M300系统。

   将DL3000的电流监控输出端子信号连接至M300系统以检测和记录放电电流。

3. 电池放电测试操作步骤:

   启用M300测量功能，配置电压测试通道和温度测试通道。

   启用DL3031电池测试功能，设置电流值和截止电压。

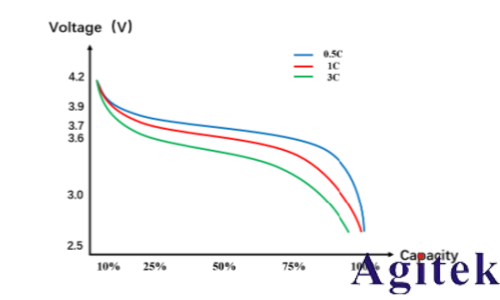

   按下ON/OFF启动电子负载，打开电池放电曲线，观察电压或电流变化曲线。

总结:

   DL3000系列电子负载和DL3021A、DL3031A型号的总功率、电压、电流、最高频率等参数。M300系列数据采集系统的插槽数量、模块种类、内置万用表、最大扫描速度、单机最多通道数等参数。
