罗德与施瓦茨R&S®RTC1000示波器使用说明书

一、产品简介

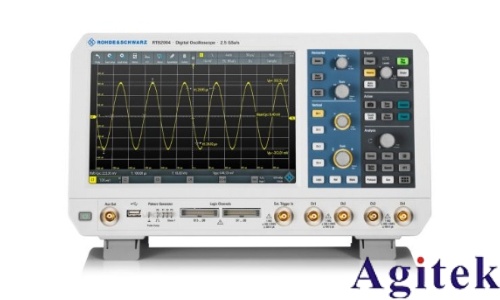

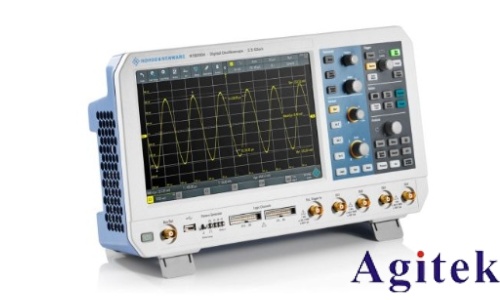

R&S®RTC1000是一款高集成度、多功能的数字示波器，广泛应用于教育、研发、生产测试与电子爱好者领域。该示波器具备50MHz至300MHz带宽选项，支持2个模拟通道和8个数字通道（MSO选件），采样率达2Gsample/s，配备6.5英寸高清显示屏，仅需7秒即可快速开机并投入测量，极大提升工作效率。

二、基础操作步骤

1. 信号连接与探头校准

使用前请先进行探头校准：将探头连接至示波器校准端口（输出1kHz方波），观察波形是否为标准方波。若出现过冲或圆角，需用螺丝刀调节探头补偿电容，直至波形边缘平直。校准后，将探头接入待测信号，注意选择1X或10X衰减比，避免信号失真或超量程。

2. 触发与刻度设置

推荐使用“边沿触发”模式，选择对应通道为触发源，调节触发电平至信号幅值中间区域（如1Vpp信号设为0.5V），确保波形稳定显示。通过旋钮调整时基（如1ms/div）与垂直刻度（如500mV/div），使信号完整呈现于屏幕中央。

3. 波形观察与测量

启用自动测量功能，可快速获取频率、周期、幅值等参数。使用FFT功能可进行频谱分析，最长支持128k点FFT，适用于噪声与谐波检测。示波器还支持XY模式，用于观察两信号间的相位关系。

三、高级功能应用

协议分析：通过选件支持I²C、SPI、UART、CAN等串行协议的硬件触发与解码，便于定位通信异常。

多仪器集成：内置逻辑分析仪、函数发生器、数字电压表及组件测试器，实现一站式测试。

数据导出：支持将波形保存为图片或CSV格式，可通过USB或LAN接口导出，便于报告撰写与深度分析。

四、实用技巧与注意事项

定期校准探头，确保测量精度。

高频测量时启用带宽限制（如20MHz）以抑制噪声。

使用“平均”模式降低随机噪声，提升信噪比。

合理设置采样率与存储深度，避免数据溢出。

工作环境应避免高温、振动与电磁干扰。

五、总结 R&S®RTC1000凭借其快速启动、

内容质量反馈多功能集成与高测量精度，成为电子测试的理想工具。通过掌握基础操作与灵活运用高级功能，用户可高效完成信号分析、故障排查与系统验证，为科研与工程实践提供可靠支持。
