如何用标准方波源手动校准泰克示波器

在电子测试与测量工作中，示波器作为核心工具，其测量精度直接影响研发、生产和维修的可靠性。泰克示波器因其高稳定性与精准性广受工程师青睐，但长期使用或环境变化可能导致测量偏差，因此需定期进行手动校准。本文将详细介绍如何使用标准方波源对泰克示波器进行手动校准，以确保其测量结果的准确性。

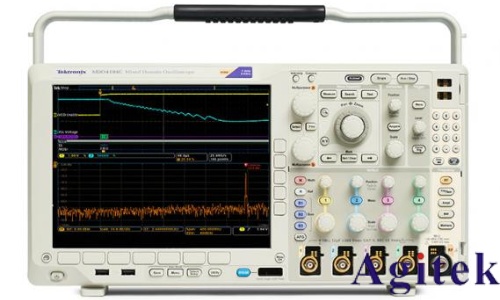

一、校准前准备

首先，确保示波器处于稳定工作环境：避免强电磁干扰、温度剧烈变化和湿度过高。检查示波器外观无损伤，电源连接正常，开机预热10-15分钟，使其内部电路达到热稳定状态。准备标准方波信号源（通常为1kHz、5V峰峰值的校准信号），并确认其输出精度和可追溯性。同时，使用高质量同轴电缆或探头连接信号源与示波器输入通道。

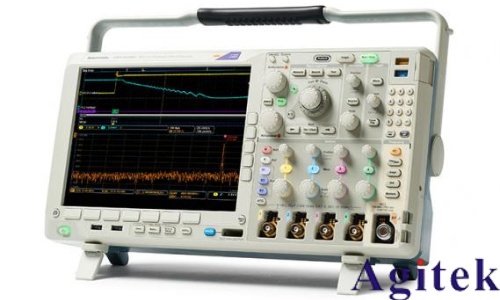

二、连接与初始设置

将标准方波信号接入示波器的CH1输入端口。打开示波器，选择对应通道，设置输入耦合为“DC”或“AC”（推荐DC以避免低频衰减影响），将探头衰减比设为“1×”或“10×”并对应调整示波器设置。调节“伏/格”（Volts/Div）和“时基”（Time/Div）旋钮，使屏幕上显示1-2个完整的方波周期，波形幅度适中，占据屏幕垂直方向的2/3以上。

三、波形观察与参数调整

观察方波波形，理想状态下应为上下平直、边沿陡峭的矩形。若出现圆角、过冲或振铃，说明探头或通道频率响应失配。此时，使用小螺丝刀调节探头上的补偿电容（通常位于探头BNC接口附近），缓慢旋转，直到方波顶部和底部尽可能平直。此过程称为“探头补偿校准”，是手动校准的关键步骤。

四、参数验证与记录

波形调整完成后，使用示波器的测量功能读取信号频率、峰峰值、上升时间等参数。应与标准信号源标称值基本一致（如频率1000Hz±误差范围内，幅值5V±容差）。若偏差超出允许范围，需检查连接、更换电缆或送至专业机构校准。校准成功后，记录校准时间、使用的标准源信息、测量结果及操作人员，形成完整的校准文档，便于追溯与管理。

五、注意事项

校准过程中避免触碰探头和连接线，防止引入干扰。若示波器具备自校准功能，可先执行自动校准再进行手动微调。建议每6至12个月进行一次专业校准，高精度应用场景应缩短周期。

通过上述步骤，可有效完成泰克示波器的手动校准，保障测量数据的可靠性，提升测试工作的专业性与准确性。
