如何用信号发生器测试射频电路

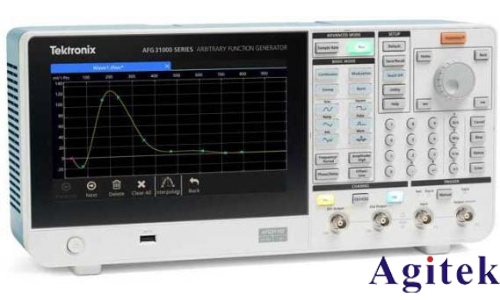

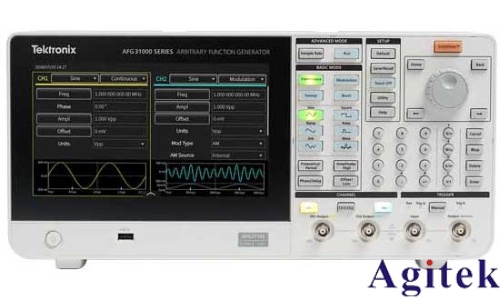

射频电路广泛应用于通信、雷达、无线传输等领域，其性能直接影响系统的稳定性与可靠性。为确保射频电路工作正常，使用信号发生器进行测试是一种常见且有效的手段。信号发生器能够输出特定频率、幅度和调制方式的射频信号，为电路测试提供可控的激励源。以下是使用信号发生器测试射频电路的基本方法与注意事项。

首先，明确测试目标。常见的测试项目包括增益、频率响应、带宽、灵敏度、非线性失真等。根据测试需求，设置信号发生器的输出参数。例如，测试放大器增益时，需设置一个固定频率和幅度的连续波（CW）信号，如1GHz、-30dBm，通过射频电缆连接至电路输入端。

连接过程中，应注意阻抗匹配。大多数射频系统采用50Ω标准，确保信号发生器、被测电路和测量设备（如频谱仪或功率计）之间阻抗一致，避免信号反射造成测量误差。使用高质量的同轴电缆和连接器，并尽量缩短连接长度，以减少损耗和干扰。

其次，逐步调整信号参数进行扫频测试。通过改变信号发生器的输出频率，观察电路在不同频点下的响应，可绘制出频率响应曲线，判断通带、阻带及带宽特性。若测试动态范围，可逐步增加输入信号幅度，监测输出是否出现压缩或失真，从而确定1dB压缩点或三阶交调点。

对于调制信号测试，信号发生器可输出AM、FM、PSK、QAM等调制信号，用于评估电路对实际通信信号的处理能力。配合矢量网络分析仪或解调设备，可分析误码率、调制精度等指标。

测试过程中需注意屏蔽与接地。射频信号易受外界干扰，应在屏蔽室或使用屏蔽箱进行测试，避免杂散信号影响结果。同时，确保所有设备良好接地，防止静电或共模干扰。

最后，记录测试数据并进行分析。对比设计指标与实测结果，判断电路是否达标。若存在偏差，可结合其他仪器（如示波器、频谱仪）进一步排查问题。

总之，使用信号发生器测试射频电路，关键在于合理设置信号参数、规范连接方式、控制测试环境，并结合多种测量手段全面评估性能。掌握这一方法，有助于提高射频系统的设计与调试效率。
