信号发生器与示波器的连接方法

在电子实验与测试中，信号发生器与示波器是两种常用的仪器。信号发生器用于产生特定频率、幅度和波形的电信号，而示波器则用于观测和分析这些信号的波形。将两者正确连接，是进行信号测试与调试的基础操作。以下是连接信号发生器与示波器的详细步骤和注意事项。

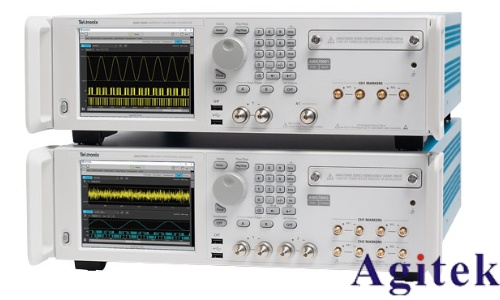

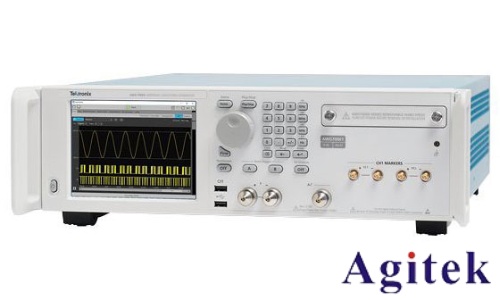

一、准备工具与设备

首先，确保信号发生器和示波器均处于关闭状态，并准备好连接线缆。通常使用同轴电缆（如BNC-BNC线）进行连接，确保线缆质量良好，无破损或接触不良。同时，检查设备接地是否可靠，以避免干扰和安全隐患。

二、连接步骤

1. 连接信号输出端与示波器输入端 将信号发生器的输出端口（通常标有“Output”或“Signal Out”）用BNC线连接到示波器的通道输入端口（如“CH1”或“CH2”）。注意插头要插紧，确保接触良好。

2. 设置示波器通道 打开示波器，选择对应的输入通道（如CH1），并将耦合方式设为“DC”或“AC”（根据测试需求选择）。调整垂直刻度（Volts/Div）和水平时基（Time/Div），使屏幕能清晰显示预期波形。

3. 设置信号发生器 打开信号发生器，设置所需的波形类型（如正弦波、方波、三角波等）、频率、幅度和直流偏置等参数。初始设置建议从低频、低幅度开始，避免损坏设备。

4. 触发设置 在示波器上设置合适的触发源（如选择CH1），触发模式设为“自动”或“正常”，以便稳定显示波形。

5. 观察与调整 启动信号发生器输出，观察示波器屏幕上的波形。若波形不稳定或未显示，可微调示波器的时基、电压刻度或触发参数，直至波形清晰稳定。

三、注意事项

● 阻抗匹配：多数信号发生器输出阻抗为50Ω，示波器输入阻抗通常为1MΩ。若使用长电缆或高频信号，建议在示波器端并联50Ω终端电阻，或在信号发生器设置中选择“高阻负载”模式，以减少反射和失真。

● 避免过载：确保信号幅度在示波器输入范围之内，防止损坏示波器输入电路。

● 接地安全：确保所有设备共地，避免地环路引入噪声或造成短路。

● 高频信号注意带宽：若测试高频信号，需确认示波器和线缆的带宽满足要求，否则波形将失真。

四、应用实例

例如，测试一个1kHz正弦波信号时，可将信号发生器设置为正弦波、频率1kHz、幅度2Vpp，连接至示波器CH1。调整示波器使屏幕上显示2个完整周期的正弦波，即可验证信号的准确性。

通过以上步骤，即可完成信号发生器与示波器的正确连接，为后续的信号分析与电路调试提供可靠保障。熟练掌握这一基本操作，是电子工程师和实验人员必备的技能。
