LCR测试仪串联模式与并联模式的区别

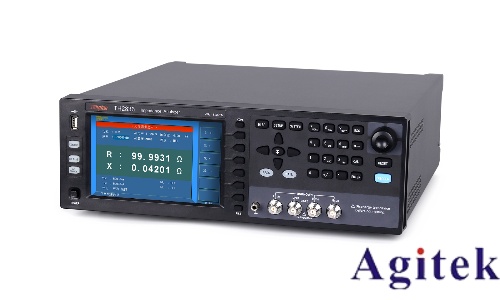

LCR测试仪是电子测量中用于精确测定电感（L）、电容（C）和电阻（R）参数的重要工具。在实际使用中，串联（CS）与并联（CP）两种测量模式的选择直接影响测量结果的准确性。二者并非指物理连接方式，而是仪器内部采用的不同等效电路模型和计算方式，适用于不同特性的元件测量。

一、基本原理与电路模型差异

串联模式（CS）将被测元件等效为一个理想元件与一个串联电阻的组合。例如，电容被视为“理想电容+等效串联电阻（ESR）”的串联结构，主要反映元件在工作过程中的能量损耗特性。该模式适用于低阻抗元件，如大容量电解电容、X7R类陶瓷电容等，常用于低频测量（如1kHz以下），能更准确地提取ESR值，评估元件发热与寿命。

并联模式（CP）则将元件等效为理想元件与一个并联电阻的组合。以电容为例，模型为“理想电容+并联漏电电阻（IR）”，侧重反映元件的绝缘性能和漏电流情况。该模式适用于高阻抗、小容量元件，如C0G/NP0陶瓷电容、薄膜电容等，多用于高频测量（如10kHz以上），可更真实地反映其长期稳定性。

二、适用场景与选择依据

模式选择的核心依据是被测元件的阻抗大小。一般以10kΩ为分界线：阻抗低于10kΩ时选用串联模式，高于10kΩ则推荐并联模式。具体可结合元件类型判断：

● 电解电容、大容量MLCC：阻抗低，损耗主导，应选CS模式；

● 小容量高频电容、薄膜电容：阻抗高，漏电影响显著，宜用CP模式。

此外，测试频率也需匹配模式选择。低频测大电容用CS，高频测小电容用CP，可有效减小寄生参数干扰。若模式选择错误，如用CS测高阻抗电容，可能因引线电感影响导致容值偏低、ESR偏高；而用CP测电解电容，则可能放大寄生电阻，造成ESR测量失真。

三、提升测量精度的辅助措施

为确保测量准确性，应配合使用四端子（Kelvin）夹具，消除接触电阻与引线电感影响。测量前须进行开路与短路校准，扣除夹具残留阻抗。同时，根据材料特性调整测试频率，并在稳定温湿度环境中操作，避免环境因素引入误差。

综上所述，合理选择LCR测试仪的串联或并联模式，是获得精准参数的关键。应结合元件类型、阻抗范围、测试频率综合判断，遵循“低阻抗用串联，高阻抗用并联”的原则，辅以校准与补偿技术，才能为电路设计与可靠性分析提供可靠数据支持。
