罗德与施瓦茨示波器RTC1002使用教程

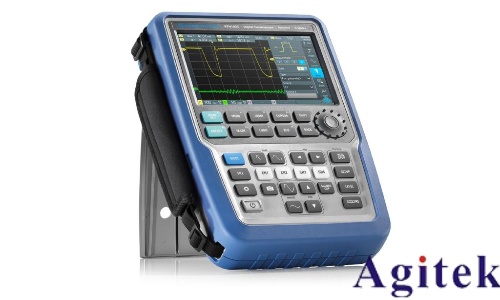

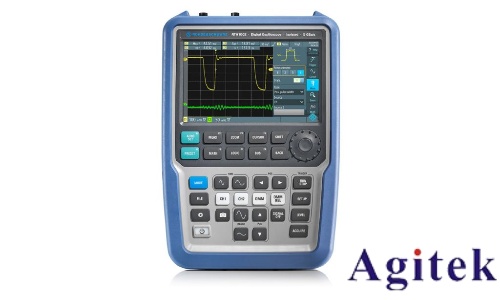

罗德与施瓦茨R&S®RTC1002示波器是一款高性能、便携式数字示波器，具备300MHz带宽、2Gsa/s采样率和2Mpts存储深度，广泛应用于电子研发、生产测试与现场维护。为帮助用户高效使用该设备，以下提供系统化操作指南。

一、基础连接与设置 开机前确保探头完好，连接至待测信号源。选择合适探头衰减比（如x1或x10），并在示波器通道设置中同步配置。将通道耦合方式设为“DC”或“AC”以匹配信号类型。调整垂直刻度（V/div）与时基（s/div），使波形清晰显示于屏幕中央。推荐使用自动设置功能（Auto Setup）快速初始化。

二、触发与波形稳定 正确设置触发是稳定显示波形的关键。进入触发菜单，选择边沿触发模式，设定触发电平于信号幅度范围内，调节斜率（上升/下降沿）。对于复杂信号，可启用脉冲或视频触发。必要时使用外部触发输入（EXT TRIG）实现多设备同步。

三、精确测量与分析 RTC1002支持多种自动测量功能。通过“Measure”菜单可快速获取电压、频率、周期、上升时间等参数。对于动态信号，启用FFT功能进行频域分析，检测噪声或谐波。利用波形数学运算（如加减、积分）深入处理信号。设置平均采样模式可有效抑制随机噪声，提升信噪比。

四、校准与维护 为确保测量精度，建议定期执行校准。可进入系统菜单选择“自校准”功能，完成时间基准、垂直增益与触发系统的内部校准。若需高精度溯源，推荐使用外部标准信号源进行外部校准。校准前预热设备30分钟，环境温度控制在20±5℃为佳。

五、数据管理与高级功能 测量完成后，通过USB接口将波形保存为CSV、图像等格式，便于报告生成。利用用户自定义设置保存常用配置，提升操作效率。注意合理设置采样率与存储深度，避免因采样率过高导致存储溢出。

六、安全与注意事项 确保探头接地可靠，避免浮地测量引发干扰或设备损坏。测量高电压信号时选用符合CAT等

级的隔离探头。避开强电磁干扰环境，必要时启用带宽限制功能抑制高频噪声。

掌握上述操作流程，用户可充分发挥R&S®RTC1002的高精度、高采样率优势，实现快速、可靠的信号分析与故障诊断。规范操作不仅提升测试效率，更延长设备使用寿命，是电子测试工作的理想助手。
