泰克示波器水平控制功能

在电子测试测量领域，泰克示波器以卓越性能与易用设计，成为工程师不可或缺的调试工具。从低频信号观测到高速波形分析，其丰富功能与精准控制能力，可从容应对变频器监视、电源测试、嵌入式系统调试等多场景需求，为信号分析提供可靠支撑。

如何进入慢速扫描模式？

当水平刻度设置为50 ms/div 或更慢速度时，示波器将进入"慢速扫描"模式。

为什么使用慢速扫描模式？

在"慢速扫描" 模式下，将使用峰值检测采集，以避免漏掉数据。
示波器将为显示的预触发部分采集足够的数据，然后等待触发。在触发时，示波器将为显示的后触发部分继续捕获数据。
在使用"慢速扫描"模式查看低频信号时，应将通道耦合设置为"直流 ”。
使用"慢速扫描" 模式可看到低频波形的动态更改。例如，在变频器监视和电源测试等应用中通常使用这种模式。

示波器如何调整水平位置？

• 转动水平位置旋钮可参照屏幕中心更改触发点的位置。位置旋钮可调整所有通道、数学函数和参考示波器波形图的水平位置。

• 按下水平位置旋钮可将触发点“归零” （也就是将其移至屏幕中心）。

示波器如何显示缩放的时基？

缩放的时基可放大原始波形显示的一部分，并在屏幕的下半部分以缩放时基显示它。

1 要使缩放的时基在“ 打开” 和“关闭” 之间切换，可按下水平刻度旋钮，或按下水平[Horiz] 键，然后按下“ 水平” 菜单中的缩放软键。

2 当缩放的时基为“ 打开” 时：

• 显示屏的上半部分显示原始示波器波形图和被放大的部分。

• 水平刻度旋钮可更改放大程度（使放大区域变宽或变窄）。

• 水平位置旋钮可将放大区域在原始波形上前后移动。

• 显示屏的下半部分以缩放的时基显示放大数据。

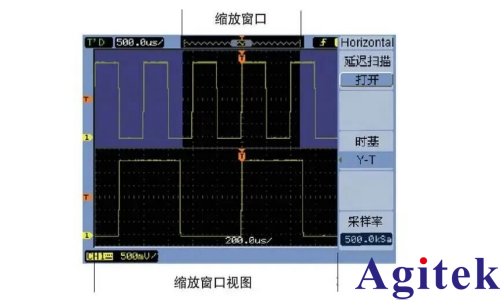

图 1 缩放的时基窗口

示波器更改水平时基（Y-T、X-Y 或滚动）

1 按下水平[Horiz]。

2 在“ 水平” 菜单中，按下时基。

3 继续按下时基软键或转动输入旋钮以选择下列某项：

Y-T - 振幅与时间。这是典型的水平时基设置。

X-Y - 通道2 （X 轴）与通道 1 （Y 轴），请参见“X-Y格式" 。

滚动在---“ 滚动” 模式下，波形显示从右向左滚动，最小水平刻度设置为500 ms/div。所有触发或水平位置控件均不可用。“滚动” 模式的应用类似于使用“慢速扫描” 模式的应用。

为什么选择X-Y显示格式？

此格式可对两个示波器波形图的电压电平进行逐点比较。在研究两个波形之间的相位关系时，这种格式很有用。这种格式仅应用于通道1 和 2。选择 X-Y显示格式可在水平轴上显示通道 1，在垂直轴上显示通道2。

示波器使用未触发的样本采集模式，并将示波器波形图数据显示为点。采样率可在10 kSa/s 至 1 MSa/s。

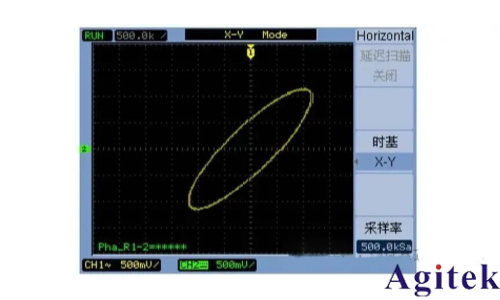

图 2 显示反相示波器波形图的 X-Y 显示格式

请注意，以下模式或函数不能采用X-Y 格式：

• 自动电压或时间测量。
• 光标测量。
• 波罩测试。
• 数学函数波形。
• 参考波形。
• 缩放的时基显示。
• 将波形显示为矢量。
• 水平位置旋钮。
• 触发控件。

如何查看示波器采样率？

1 按下水平[Horiz]。

2 在“ 水平” 菜单中，采样率菜单项显示用于当前水平刻度设置的采样率。

如何使用示波器垂直控件？

垂直控制允许您放大和缩小信号的幅度，从而进行详细检查。通过调整每格电压（伏特/格），您可以对波形的垂直显示进行细微或显著的更改。

此功能对于验证幅度水平、检测过冲或测量波形上任意两点之间的电压等任务至关重要。

示波器垂直控件包括：

• 通道（[1]、[2]、[3]和 [4]）、数学 [Math] 和参考[Ref] 前面板键 —打开或关闭波形（以及显示或隐藏其菜单）。
• 垂直刻度旋钮 — 更改波形幅度/ 格设置，使用屏幕底部或中心作为参考（具体取决于首选项设置）。
• 垂直位置旋钮 — 更改屏幕上波形垂直位置。

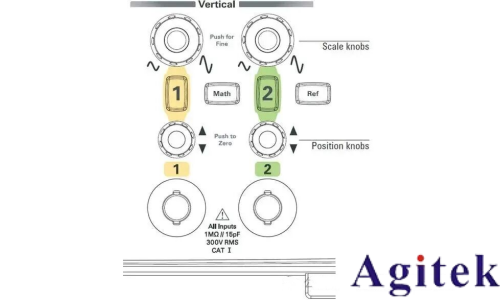

图 3 示波器垂直控件

如何打开或关闭示波器波形图（通道、数学或参考）？

按下通道（[1]、[2]、[3]和 [4]）、数学 [Math] 和参考[Ref] 前面板键将产生下列结果：

• 如果波形关闭，则打开波形并显示其菜单。

• 如果波形打开但没有显示其菜单，则显示其菜单。

• 如果波形打开并且其菜单已显示，则关闭波形，其菜单也将消失。

调整示波器垂直刻度

当输入通道波形打开时：

• 转动其垂直刻度旋钮以更改幅度/格设置。

幅度/ 格设置以 1-2-5 步进顺序从 2 mV/div 更改为10 V/div （使用“1X” 探头衰减）。

可将屏幕底部或中心用作参考。“屏幕中心” 参考不适用于数学函数或参考波形。

• 按下其垂直刻度旋钮以在微调（精细刻度）和正常调整之间切换。

通过微调，幅度/ 格设置可在正常（粗略刻度）设置之间以小步幅进行更改。
通道菜单中的伏/ 格项也会在微调和正常调整之间切换。
微调不适用于数学函数和参考波形。
幅度/ 格设置显示在屏幕底部的状态栏中。

调整示波器垂直位置

通过调整波形的垂直位置，可通过使波形相互堆叠（一个位于另一个之上）对齐来比较波形。

当输入通道波形打开时：

• 转动垂直位置旋钮可更改屏幕上波形的垂直位置。请注意，显示屏左侧的底部参考符号随波形一起移动。

• 按下垂直位置旋钮以便将底部参考“归零” （也就是将其移至屏幕中心）。请注意，在调整垂直位置时，将在屏幕的左下角暂时显示一条消息，说明相对于屏幕中心的底部参考的位置。

克示波器在性能与易用性上实现了双重突破。其高采样率与存储深度，可精准捕捉瞬态信号与窄脉冲，部分型号采样率高达2.5GS/s，搭配智能触控界面与自动化测量功能，大幅提升调试效率。独特的HelpEverywhere®系统与探针检查功能，降低了操作门槛，即使新手也能快速上手。

从实验室研发到现场维护，泰克示波器以稳定的性能、灵活的操控与全面的功能，成为电子测试领域的标杆。无论是基础的波形观测，还是复杂的信号分析，它都能精准捕捉每一个信号细节，助力工程师高效排查故障、优化设计，为电子技术创新提供坚实保障。
