阻抗分析仪选型的主要参数

阻抗分析仪作为精密电子测量设备，广泛应用于电子元器件测试、材料科学研究、生物医学检测及高频器件表征等领域。在进行设备选型时，需综合考虑多项关键技术参数，以确保其满足具体应用场景的测量需求。以下是阻抗分析仪选型过程中应重点关注的核心参数。

一、频率范围

频率范围是决定阻抗分析仪应用能力的关键指标。不同材料和器件在不同频率下的阻抗特性差异显著。例如，陶瓷、薄膜等材料的介电性能测试通常需要覆盖20 Hz至30 MHz，甚至可扩展至120 MHz或更高。如安捷伦E4991B支持1 MHz至3 GHz的宽频范围，适用于高频材料与半导体器件分析。因此，选型时应根据测试对象的工作频率范围选择合适的仪器，并优先考虑具备频率升级能力的型号，以提升设备的长期适用性。

二、阻抗测量范围与精度

阻抗范围决定了仪器可测量的最小与最大阻抗值，典型范围从毫欧级（mΩ）至数十兆欧（MΩ），部分高端设备可达太欧级（TΩ）。同时，基本测量精度直接影响数据可靠性，高精度仪器如部分型号可达±0.045%至±0.08%，适用于高要求的研发与质检场景。精度受频率、阻抗值及环境因素影响，需结合实际使用条件评估。

三、测量功能与参数多样性

现代阻抗分析仪应具备多参数测量能力，包括|Z|、R、X、L、C、D、Q、θ等基本参数，并支持复数阻抗、导纳及材料参数（如介电常数εr、磁导率μr）的直接计算。配备等效电路分析功能（如7路模型）可帮助用户快速拟合器件等效结构，提升分析效率。

四、测试接口与夹具适配性

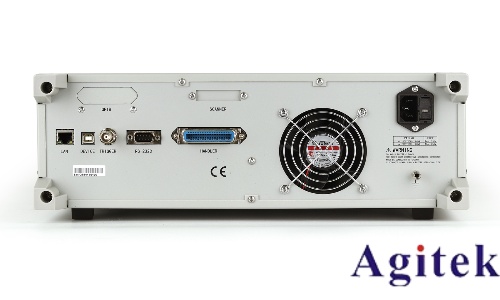

四端子（4TP）接口可有效消除引线电阻影响，提升低阻抗测量精度。此外，需关注是否配备专用测试夹具，如适用于陶瓷圆片、薄膜样品的夹具，支持电极直径、厚度等多样本需求，确保对不同类型材料的兼容性。

五、内置功能与扩展性

内置直流偏置源（如0 V至±40 V）可实现偏压条件下的阻抗测试，适用于电容器、铁电材料等研究。支持频率、电压、电流等多种扫描模式，并具备数据存储、处理软件及多种通信接口（如USB、GPIB），便于自动化测试与系统集成。

综上所述，阻抗分析仪选型应综合频率范围、阻抗能力、测量精度、功能多样性及系统扩展性等多方面参数，结合具体应用需求，选择技术先进、配置合理、具备升级潜力的设备，以保障测量的准确性与工作效率。
