什么是矢量网络分析？

在现代电子工程领域，尤其是射频（RF）和微波技术中，对电路和元器件性能的精确评估至关重要。矢量网络分析（Vector Network Analysis, VNA）作为一种核心测量技术，被誉为射频微波领域的“万用表”或“神眼”，它使工程师能够深入洞察器件在频域内的复杂行为。

一、 什么是矢量网络分析？

矢量网络分析是测量电气网络在不同频率激励信号下响应特性的技术。与仅测量信号强度的标量分析不同，“矢量”二字意味着它同时捕捉信号的幅度和相位信息。这种双重信息的获取，为我们提供了被测器件（DUT）对电信号完整影响的图景。

二、 核心原理：入射、反射与传输

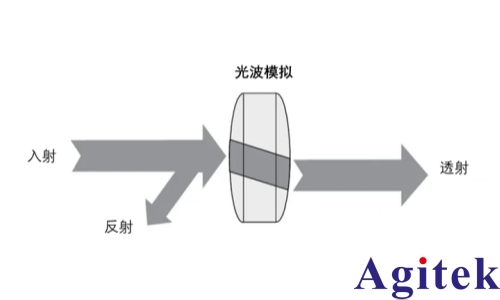

矢量网络分析的基本原理可以形象地理解为光波在介质中的传播。想象一束光照射到镜片上：一部分光被反射（反射波），另一部分穿过镜片（透射波）。矢量网络分析仪的工作方式与此类似，只不过处理的是高频电信号。

VNA通过传输线向被测器件发送一个已知的入射波信号。当信号遇到阻抗不连续的器件时，一部分能量会反射回源端，另一部分则传输通过器件。VNA的核心任务就是精确分离、捕获并分析这三个波：入射波（a1,a2a_1, a_2a1,a2）、反射波（b1,b2b_1, b_2b1,b2）和传输波。

三、 S参数：器件的“数字指纹”

矢量网络分析的最终测量结果体现为散射参数（S参数）。S参数是一个复数矩阵，它量化了网络的输入输出关系。

对于一个常见的两端口网络，四个关键的S参数定义如下：

● S₁₁（输入反射系数）： 衡量端口1的阻抗匹配程度，即有多少信号被反射回源端。它直接关联到回波损耗或电压驻波比（VSWR）。

● S₂₂输出反射系数）： 衡量端口2的阻抗匹配情况。

● S₂₁（正向传输系数）： 表征信号从端口1传输到端口2的增益或损耗，即插入损耗。

● S₁₂（反向传输系数）： 表征信号从端口2传输到端口1的特性，常用于衡量器件的隔离度。

通过测量这些参数，工程师可以提取出器件的增益、损耗、阻抗、带宽、反射系数和群延迟等关键指标。

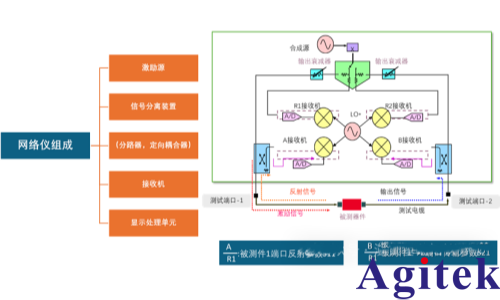

四、 矢量网络分析仪的内部架构

一个典型的矢量网络分析仪内部架构包含以下几个关键部分：

1. 信号源（Synthesized Source）： 产生高稳定度、频率和功率可精确控制的扫频信号。

2. 测试装置（Test Set）： 这是信号与被测器件交互的地方。其核心组件是定向耦合器和电桥，它们负责将入射波、反射波和传输波物理上分离。 3. 接收机（Receiver）： 包括参考接收机和测量接收机。它将分离出的高频信号下变频至中频，再通过模数转换器（ADC）进行数字化处理，提取出信号的幅度和相位信息。

3. 处理器与显示单元： 对采集到的数据进行复杂的数学运算（如比值计算 b/ab/ab/a 得到S参数），并以多种格式（如史密斯圆图、极坐标图、对数幅度图等）直观地显示结果。

五、 误差修正与校准

为了获得高精度的测量结果，消除测试系统自身（电缆、连接器等）引入的误差是必不可少的。VNA利用复杂的数学模型（如12项误差模型）来描述系统误差。通过执行校准程序（如SOLT校准：短路-开路-负载-直通），使用已知特性的标准件，VNA可以计算出这些误差系数，并在后续测量中将其从原始数据中扣除，从而得到被测器件真实的“数字指纹”。

六、 应用领域

矢量网络分析的应用无处不在：

● 无线通信： 5G基站滤波器、天线的设计与测试。

● 雷达系统： 毫米波雷达芯片和天线阵列的幅相一致性检测。

● 航空航天： 波导器件和复杂航空电子设备的验证。

● 材料科学： 通过测量电磁波与材料的相互作用来提取材料的介电常数和磁导率。

总之，矢量网络分析是现代射频微波工程的基石。它通过精确测量S参数，为工程师提供了一把解开复杂电磁现象之谜的钥匙，确保了从智能手机到太空探索等各种高科技系统的性能与可靠性。
