高频探头与矢量网络分析仪的连接与阻抗测量方法

在高频电路设计与测试中，阻抗匹配是确保信号完整性、降低反射和提升传输效率的关键环节。为了精确测量PCB焊盘在不同位置的阻抗变化，工程师常采用高频探头与矢量网络分析仪（VNA）相结合的方式进行非破坏性测试。该方法不仅精度高，还能实时反映高频信号下的阻抗特性，广泛应用于高速数字电路、射频模块及高速接口（如PCIe 5.0）的设计验证中。

一、设备连接与系统搭建

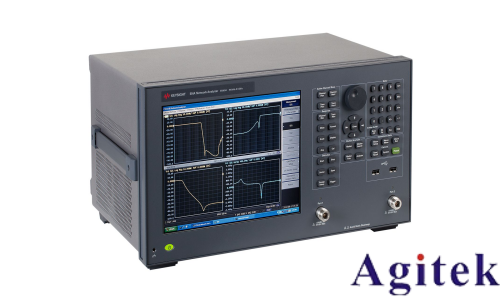

首先，需准备矢量网络分析仪、高频探针及待测PCB板。将网络分析仪的测试端口（通常为50Ω标准接口）通过精密同轴电缆与高频探针连接。高频探针作为信号传输的“桥梁”，其探针尖端需精准接触PCB焊盘的指定测试点。连接完成后，应检查接头是否牢固，避免因接触不良引入额外损耗或反射。

二、仪器设置与校准

在正式测量前，必须对矢量网络分析仪进行校准，以消除系统误差。通常采用SOLT（短路-开路-负载-直通）校准法，在测试端口完成校准后，再连接探针进行“探针末端校准”（Probe Calibration），确保测量参考面准确移至探针尖端。随后，设置合适的频率范围（如1GHz~20GHz）、扫描点数和输出功率，以匹配被测信号的频段需求。

三、焊盘阻抗实测与位置影响分析

以PCIE 5.0高速夹具为例，分别在焊盘的上方、中心和下方三个位置进行测试，观察阻抗变化。测试发现：

焊盘上方：探针接触点远离连接器对接区域，形成较长的“stub”（短截线），引发显著的寄生电感效应，导致测得阻抗偏低，实测值约为67.8Ω。该偏差源于stub引起的信号反射和阻抗失配。

焊盘中心：此位置为连接器标准对接区域，stub长度适中，信号路径最接近理想状态。测试结果显示阻抗为86.3Ω，与设计值高度吻合，测量结果准确可靠，是推荐的测试位置。

焊盘下方：虽未在文中详述，但依据传输线理论，若位置偏移仍可能引入不对称结构，影响场分布，造成阻抗波动。

四、测量注意事项

1. 探针选择：应根据测试频率和焊盘间距（pitch）选用合适型号的高频探针，确保其带宽覆盖测试频段。

2. 接触稳定性：调节探针架使探针保持水平，轻触焊盘，观察网络分析仪S11曲线是否稳定，避免“跳针”或压损焊盘。

3. 环境控制：测试应在屏蔽环境中进行，避免外部电磁干扰影响测量精度。

4. 重复验证：对关键点进行多次测量，确保数据一致性。

结语

高频探头与矢量网络分析仪的协同使用，为PCB阻抗测量提供了高精度解决方案。通过规范操作流程、精准定位测试点，并结合对测试位置影响的理解，工程师可有效提升测量准确性，为高速电路的阻抗匹配与信号完整性优化提供可靠数据支持。未来，随着更高频高速接口的发展，此类测量技术将愈发重要。
