安立MS2760A超便携频谱分析仪测试汽车毫米波雷达

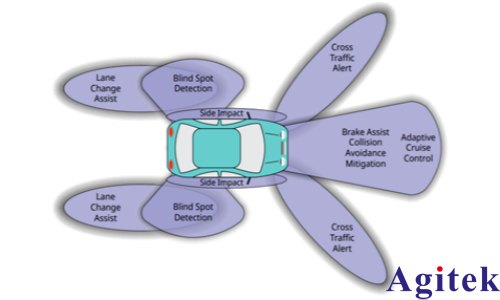

调频连续波（FMCW）是汽车毫米波雷达常用调制方式，广泛应用于自适应巡航、盲点监测、防撞等系统。其核心为“啁啾”信号——频率随时间线性变化的正弦波。关键参数包括啁啾带宽、时间与斜率。距离分辨率与带宽成正比（公式1），最大探测距离则与斜率成反比（公式2），二者需权衡设计。

多个连续啁啾构成“帧”，用于多普勒测速。帧时间越长，速度分辨率越高（公式3）。帧间可设空闲或关闭时间，以优化功耗与性能。

测试FMCW信号面临三大挑战：频率变化快、带宽宽（最高达10GHz）、频段高（普遍76–81GHz）。传统频谱分析仪扫描速度慢，存在采样盲点，易遗漏信号动态，难以完整捕获啁啾特征。

实时频谱分析仪（RTSA）可连续采样，减少盲区，但分析带宽有限（通常数百MHz），且多数设备上限频率不足70GHz，难以覆盖高频雷达信号。示波器+频谱仪组合虽能完整还原信号，但成本高、体积大，不适用于产线或外场测试。

安立Spectrum Master MS2760A超便携频谱仪提供高效解决方案。其频率覆盖达9kHz–170GHz，为全球唯一口袋大小的毫米波级频谱仪，依托NLTL“shockline”接收技术，无需外置混频器，体积小、便于携带与集成。信号处理交由PC完成，降低硬件成本，提升部署灵活性。

MS2760A具备两大关键功能应对FMCW测试难点：

1.最小捕获时间（Min Capture Time）

作为FFT型分析仪，MS2760A每次捕获20MHz数据。为避免盲点，需确保捕获时间覆盖完整帧周期。若设置过短，将遗漏信号；过长则降低测试效率。理想设置应等于帧周期，含啁啾、空闲与关闭时间。通过SWEEP菜单调节该参数，可完整捕获FMCW包络（如50ms帧周期需设为50ms），实现无遗漏测量。

2. 零扫宽（Zero Span）模式

在固定频率下监测信号幅度随时间变化，可获取帧结构信息。通过标记测量峰值间隔，可得帧时间、帧周期及每帧啁啾数。例如，标记间15ms为帧时间，50ms为帧周期，峰值数量反映啁啾个数，进而推导出帧结构与啁啾间隔。

实际测试中，先以零扫宽确定帧周期，再设最小捕获时间进行全频段扫描，即可准确获得FMCW信号的起止频率、带宽、幅度、帧结构等关键参数。该方法无需昂贵组合设备，兼顾精度与效率。

综上，MS2760A凭借宽频带、小体积、智能设置，成为汽车毫米波雷达FMCW信号功能测试的理想工具，适用于研发、生产与现场检测，显著提升测试效率与可及性，推动毫米波技术普及应用。
